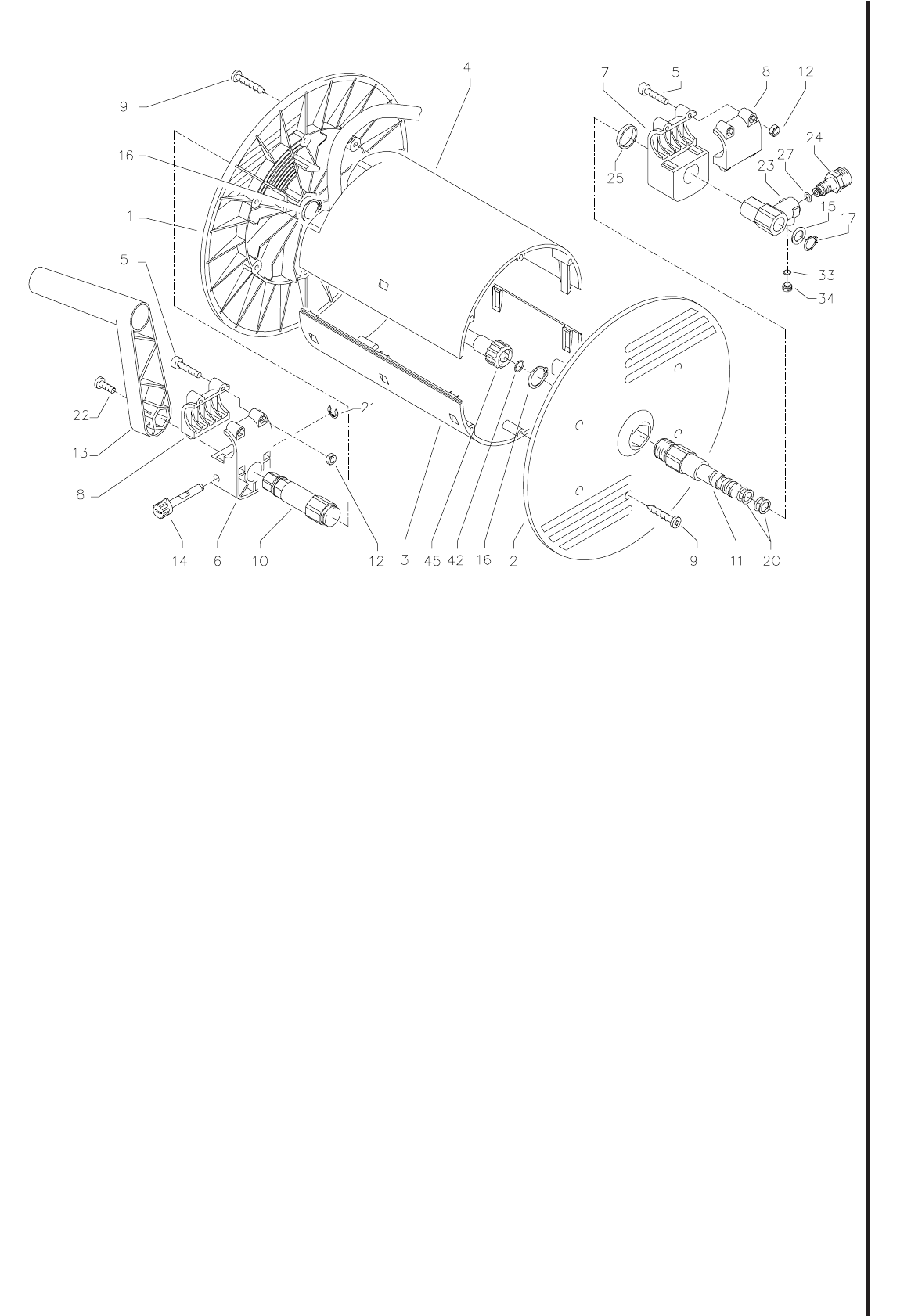

Schlauchtrommel
KRÄNZLE B 13/150 B 16/220
Pos. Bezeichnung Stck Best.Nr.
1 Seitenschale Schlauchführung 1 40.302
2 Seitenschale Wasserführung 1 40.301
3 Trommel Unterteil 1 40.304
4 Trommel Oberteil 1 40.303
5 Innensechskantschraube M 4 x 30 4 40.236
6 Lagerklotz mit Bremse 1 40.306
7 Lagerklotz links 1 40.305
8 Klemmstück 2 40.307
9 Kunststoffschraube 5,0 x 20 12 50.157
10 Antriebswelle 1 40.310
11 Welle Wasserführung 1 40.311
12 Elastic-Stop-Mutter M 4 4 40.111
13 Handkurbel 1 40.309
14 Verriegelungsbolzen 1 40.312
15 Scheibe MS 16 x 24 x 2 1 40.181
16 Wellensicherungsring 22 mm 2 40.117
17 Wellensicherungsring 16 mm 1 40.182
20 Parbaks 16 mm 2 13.159
21 Sicherungsscheibe 6 DIN6799 1 40.315
22 Schraube M 5 x 10 1 43.021
23 Drehgelenk 1 40.167
24 Anschlußteil 1 40.308 1
25 Distanzring 1 40.316
27 O-Ring 6,68 x 1,78 1 40.585
33 O-Ring 6 x 1,5 1 13.386
34 Stopfen M 10 x 1 1 13.385
42 O-Ring 9,3 x 2,4 4 13.273
45 Hochdruckschlauch 20 m NW 8 1 41.083
Ersatzteilliste Profi-Jet B 13/150; B 16/220
Schlauchtrommel
