Operation Manual

45 46

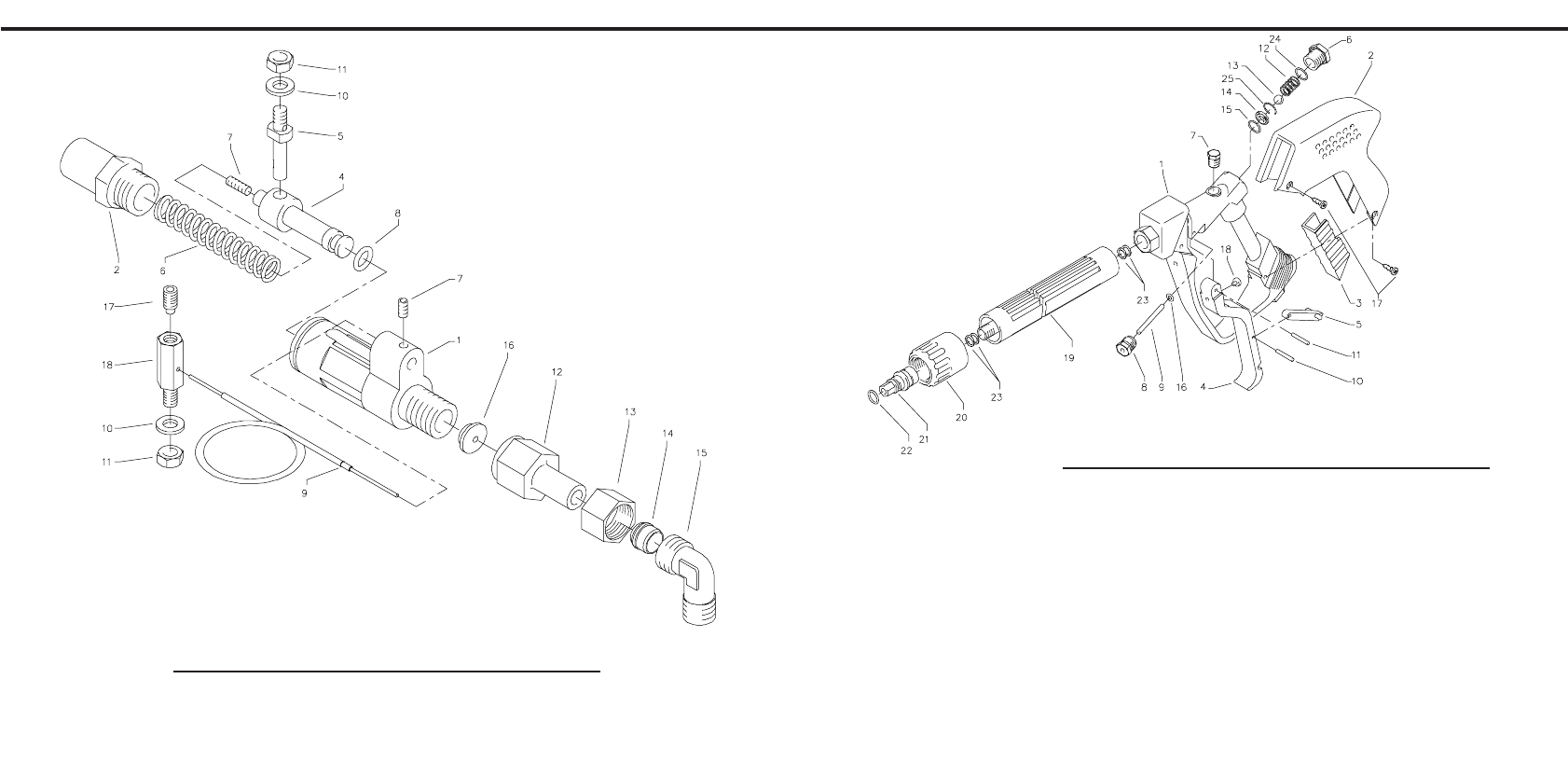

Drehzahlregulierung
Pos. Bezeichnung Stck Best.Nr.
1 Grundteil 1 42.581
2 Druckhülse 1 42.584
4 Steuerkolben 1 42.582
5 Querbolzen 1 42.583
6 Druckfeder 2,0 x 9,5 x 70 1 42.587
7 Gewindestift M4 x 6 DIN 913-A2 1 42.592
8 Parbaks 7 mm 1 15.013
9 Bowdenzug 1 m 1 42.586
10 Unterlegscheibe 6,4 DIN 125 2 50.189
11 Sechskantmutter M6 DIN 934 2 14.127 1
12 Anschlussmuffe Drehzahlregulierung 1 42.585
13 Überwurfmutter 1 40.075
14 Klemmhülse 1 40.074
15 Einschraubwinkelverschraubung 3/8"x 12l 1 44.092
16 Drosselscheibe 1 42.589
17 Gewindestift M 6 x 12 DIN915 1 42.590
18 Klemmbolzen 1 42.591
Ersatzteilliste Profi-Jet B 16/220
Drehzahlregulierung
Starlet II - Pistole
Pos. Bezeichnung Stck Best.Nr.
1 Ventilkörper mit Handgriff 1 12.294
2 Schutzhülse 1 12.295
3 Abdeckschutz 1 12.296
4 Betätigungshebel 1 12.298
5 Sicherungshebel 1 12.149
6 Abschlußschraube M 16 x 1 1 12.247
7 Stopfen 1 12.287
8 Gewindeführungshülse R 1/4" AG 1 12.250
9 Aufsteuerbolzen 1 12.284
10 Stift 1 12.148
11 Lagernadel 1 12.253
12 Edelstahlfeder 1 12.246
13 Edelstahlkugel 1 12.245
14 Edelstahlsitz 1 13.146
15 O-Ring 11 x 1,44 1 12.256
16 O-Ring 3,3 x 2,4 1 12.136
17 Blechschraube 3,9 x 8 4 12.297
18 Druckstück 1 12.252
19 Rohr kunststoffumspritzt 1 15.004 5
bds. R 1/4" AG
20 Überwurfmutter ST30 M 22 x 1,5 IG 1 13.276 1
21 Außen-Sechskant-Nippel R 1/4" IG 1 13.277 1
22 O-Ring 9,3 x 2,4 1 13.273
23 Aluminium-Dichtring 4 13.275
24 O-Ring 15 x 1,5 1 12.129 1
25 Sicherungsring 1 12.258
Starlet-Pistole mit Verlängerung 12.320 2
Rep.Satz "Starlet II" 12.299
bestehend aus je 1x Pos.: 9,10,13,14,15
