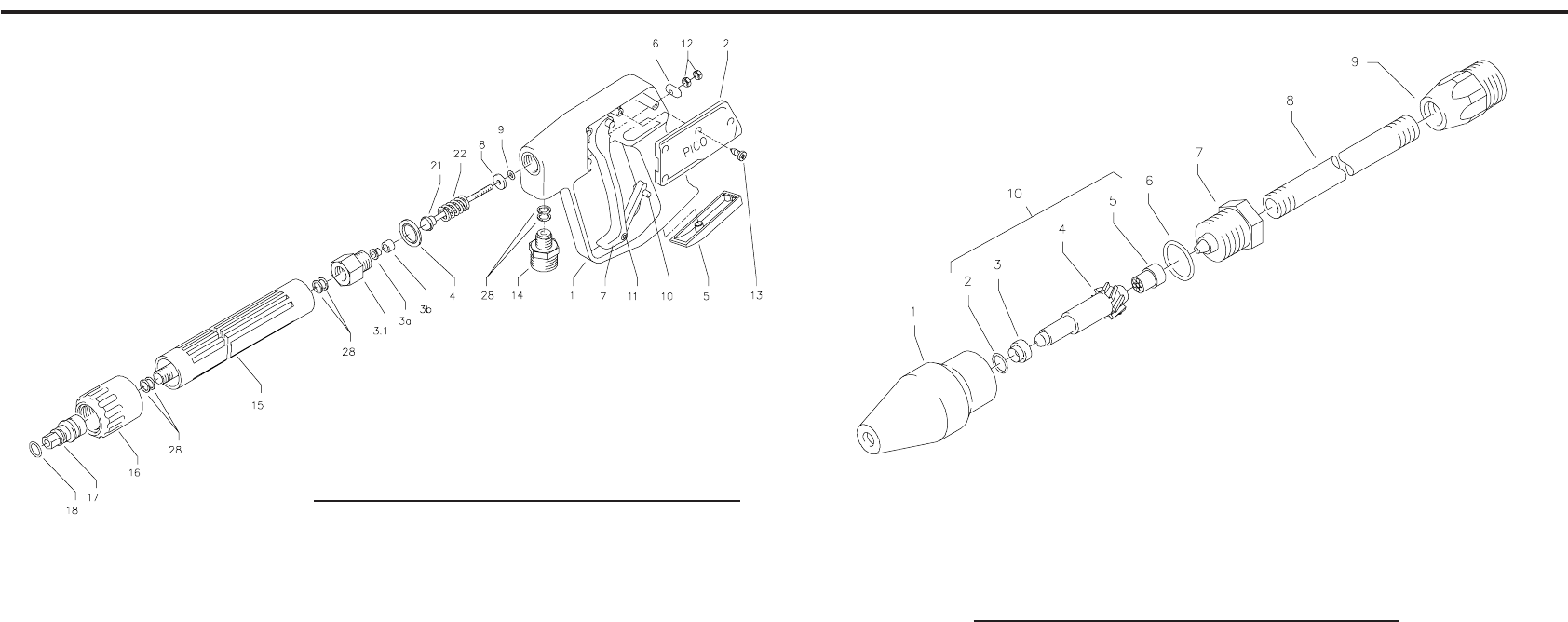

PICO - Pistole
Pos. Bezeichnung Stck Best.Nr.
1 Handgriff mit Ventilkörper 1 12.165
2 Abdeckung seitlich 1 12.166
3.1 Rohranschlußteil R1/4" 1 12.125
3a+b Messinghülse mit Teflonsitz 1 12.127
4 O-Ring 12 x 2 1 15.005 1
5 Abdeckung unten 1 12.167
6 Druckplatte 1 12.168
7 Abzug-Hebel 1 12.169
8 Messing-Scheibe 1 12.135
9 O-Ring 3,3 x 2,4 1 12.136
10 Sicherungshebel 1 12.170
11 Stift 3 x 17 1 12.171
12 Kontermutter M 4 2 12.138
13 Schraube 3,9 x 9,5 4 12.172
14 ST 30-Nippel M22 x 1,5 / R 1/4" AG 1 13.365
15 Rohr kunststoffumspritzt 1 15.004 2
bds. R 1/4" AG
16 Überwurfmutter ST 30 M22 x 1,5 IG 1 13.276 1
17 Außen-Sechskant-Nippel R 1/4" IG 1 13.277 1
18 O-Ring 9,3 x 2,4 1 13.273
21 Kolbenstange mit Kolben 1 12.143
22 Druckfeder 1 12.145
28 Aluminium-Dichtring 4 13.275
Pico-Pistole mit Verlängerung 41.053 1
Rep.-Satz "Pico" 12.158
bestehend aus je 1x Position:
3.1, 3a, 3b, 4, 8, 9, 12, 21, 22
Schmutzkiller
Pos. Bezeichnung Stck Best.Nr.
1 Sprühkörper 1 41.520
2 O-Ring 6,88 x 1,68 1 41.521
3 Düsensitz 1 41.522
4 Düse 045 (B13/150) 1 41.523
4.1 Düse 03 (B 10/200) 1 41.523 4
5 Stabilisator 1 41.524
6 O-Ring 1 40.016 1
7 Sprühstopfen 1 41.526
8 Rohr 400 mm 2x M 12 x 1 1 41.527
9 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 1 13.363
Rep.-Satz Schmutzkiller 045 (B13/150) 41.097
bestehend aus je 1x 2; 3; 4; 5
Rep.-Satz Schmutzkiller 03 (B13/150) 41.096 1
bestehend aus je 1x 2; 3; 4.1; 5
Schmutzkiller 045 mit Lanze (B13/150) 41.072 5
Schmutzkiller 03 mit Lanze (B10/200) 41.073 8
Ersatzteilliste Profi-Jet B 10/200; B 13/150
Schmutzkiller
