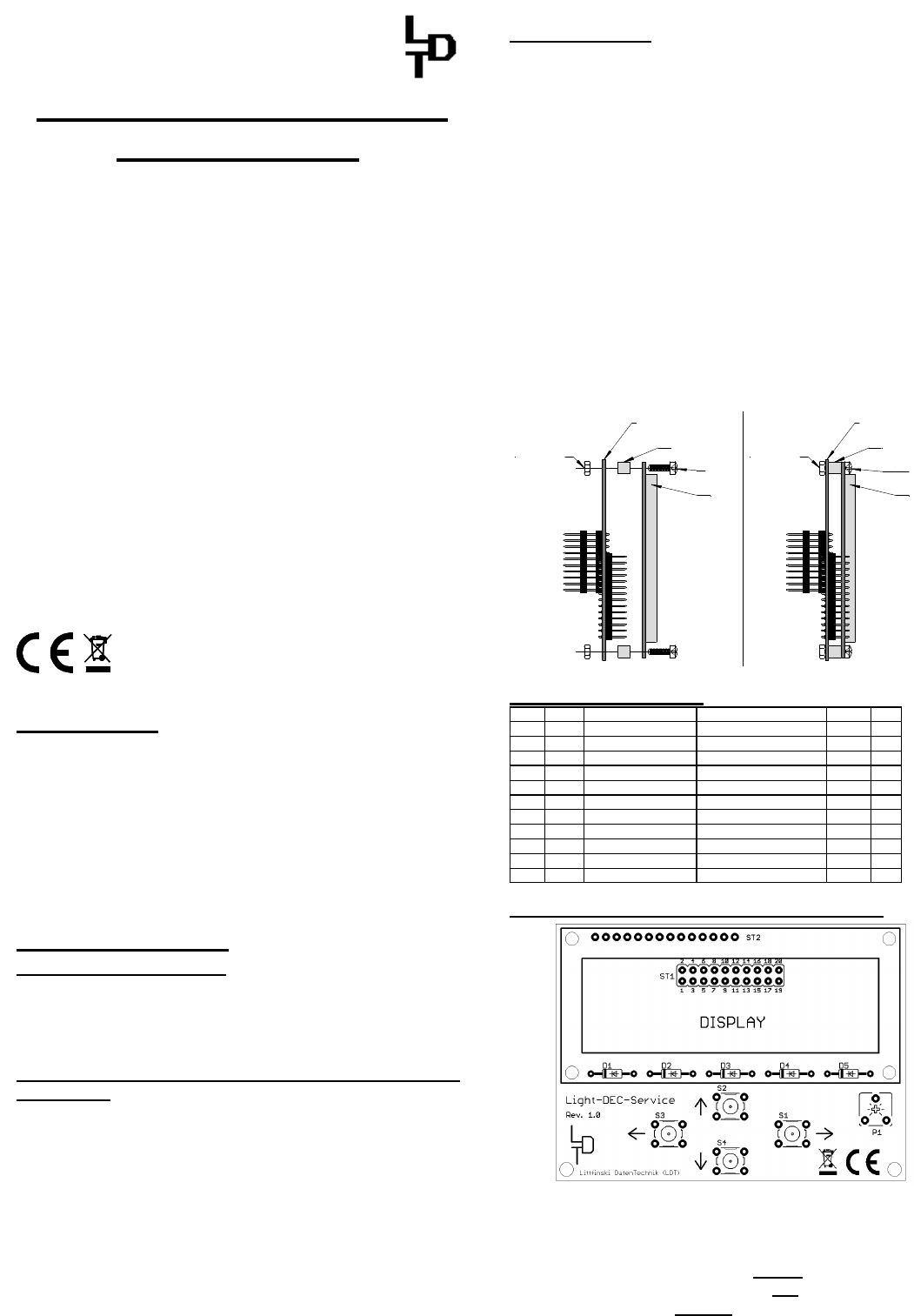

Bouwhandleiding
Light-DEC-Service module
voor Light-DEC
uit de Digital-Profi-Serie !
>> Bouwpakket <<
De Light-DEC-Service module kan alleen samen
met de Light-DEC-Basis module worden
gebruikt.
De Light-DEC-Service module wordt zo op de 20
polige stiftenlijst gestoken en dan vast
geschroeft met bout en moer, zoals is
beschreven in de handleiding van de Light-DEC-
Basis module.
Dit product is geen speelgoed! Niet geschikt voor kinderen jonger dan 14 jaar. Het
bouwpakket bevat kleine onderdelen. Daarom buiten bereik houden van kinderen
onder 3 jaar! Bij verkeerd gebruik bestaat gevaar voor verwonding door scherpe
randen en punten! Bewaar deze gebruiksaanwijzing a.u.b. op een veilige plaats.
Voorwoord:
U hebt voor uw modelspoorbaan een bouwpakket uit het
assortiment van Littfinski DatenTechnik (LDT) aangeschaft.
• Deze bouwpakketten zijn eenvoudig te monteren en van een
hoge kwaliteit.
• Bouwpakketten voor de modelbaan zijn niet alleen
aangename knutselactiviteit, maar bieden bovendien een
duidelijk prijsvoordeel. Daaraan besteedt men graag een
uurtje, want langer zult u aan dit bouwpakket niet werken.
Wij wensen u veel plezier bij de montage!
Voordat u begint:
Gereedschap voor montage
Leg de volgende gereedschappen klaar voor gebruik:
• een kleine zijkniptang
• een kleine soldeerbout met een dunne soldeerpunt
• soldeertin (zo mogelijk 0,5mm)
Veiligheidsaanwijzingen (zie ook de achterzijde van deze
handleiding)
• De in het bouwpakket aanwezige elektrische en elektronische
onderdelen mogen alleen aan een lage spanning uit geteste
en toegelaten spanningsomzetters (transformatoren)
aangesloten worden. De onderdelen zijn gevoelig voor
oververhitting, zij mogen bij het solderen slechts kort
verwarmd worden. Geen „bakwerk“!
• Soldeerbouten ontwikkelen een temperatuur tot 450°C. Laat
deze nooit zonder toezicht achter. Houd ruime afstand van
brandbare materialen en gebruik een tegen hitte bestendige
ondergrond.
• Dit bouwpakket bevat kleine onderdelen, die door kinderen
ingeslikt kunnen worden. Laat kinderen (onder de 3 jaar)
uitsluitend onder toezicht mee knutselen.
Opbouwen:
Ga bij de montage a.u.b. in de juiste volgorde te werk, zoals
deze in de onderdelenlijst is aangegeven. Vink elke stap af in
de desbetreffende regel (OK.) van de onderdelenlijst, nadat u
deze stap beëindigd heeft.
Bij dioden dient u er beslist op te letten, dat deze juist gepoold
gemonteerd worden, (positie van de kathodestreep).
Voor de montage van het display, moeten de 2 stuks 10
polige en de 14 polige stiftenlijsten op de juiste wijze in de
Light-DEC-Service printplaat worden gestoken en gesoldeerd.
De beide stiftenlijsten zijn juist gemonteeerd, als elk met de
zijde met de kortere stiften in de printplaat steekt.
Let er absoluut op dat de 2 stuks 10 polige stiften lijsten er
zo zijn ingestoken, dat deze op de bedrukte componenten
zijde worden gesoldeerd.
Daarna wordt het display op de 14-polige stiftenlijst gestoken
en mbv. van de afstandshulzen, kruiskopschroeven en
zeskantige moeren, zoals hieronder is afgebeeld worden
gemonteerd. Tenslotte wordt de 14-polige stiftenlijst aan het
display gesoldeerd.
Leiterplatte mit Stiftleisten
PCB with pin headers
Sechskantmutter
hexagonal nut
Distanzhülse
distance spacer
Display
display
Schraube
screw
Leiterplatte mit Stiftleisten
PCB with pin headers
Sechskantmutter
hexagonal nut
Distanzhülse
distance spacer
Display
display
Schraube
screw
Onderdelenlijst:
Pos.
Aantal
Onderdeel
Opmerking
Ref.
Ok.
1 1 Printplaat
2 5 Diode 1N4148 Let op de polariteit! D1...D5
3 4 Taster S1...S4
4 1 Trimmer 10kOhm P1
5 1 Stiftenlijst 2x10-polig Gehoekt! ST1
6 1 Stiftenlijst 14-polig ST2
7 4 Afstandshulzen 5mm Voor montage display
8 4 Kruiskopschr. M2,5 Voor montage display
9 4 Zeskantige moer M2,5 Voor montage display
10 1 Display (punt-matrix) Display
11 Nacontrole!
Componenten zijde opstelling:
Made in Europe by
Littfinski DatenTechnik (LDT)
Kleiner Ring 9
D-25492 Heist/Germany
Phone: [phone] / 977 381
Fax: [phone] / 977 382
Internet: http://www.ldt-infocenter.com
Vertaling: © 04/2016 – De Digitale SpoorKraam
Technische wijzigingen en fouten voorbehouden.  04/2016 by LDT
