Installation électrique
Alimentation externe
6
EDK94AYCPM DE/EN/FR/ES/IT 6.0
65
H1_E_INST−Steckerleiste_Schraubanschl_15
Alimentation externe
Remarque importante !
En cas d’alimentation externe et d’écarts importants entre les armoires
électriques, utiliser impérativement dans chacune d’elles un bloc
d’alimentation avec coupure de sécurité ("SELV"/"PELV") séparé et conforme à
la norme EN 61800−5−1.
ƒ L’alimentation externe du module de communication est nécessaire pour maintenir
la communication en cas de coupure de l’alimentation de l’appareil de base.
ƒ L’accès aux paramètres d’un appareil de base coupé du réseau n’est pas possible.
ƒ L’alimentation externe s’effectue via le bornier enfichable à 2 pôles.
Affectation du bornier enfichable à 2 pôles (X200)
Désignation Description
+ U = 24VCC(20.4 V − 0%... 28.8 V+ 0%)
I = 130 mA
Potentiel de référence pour alimentation externe

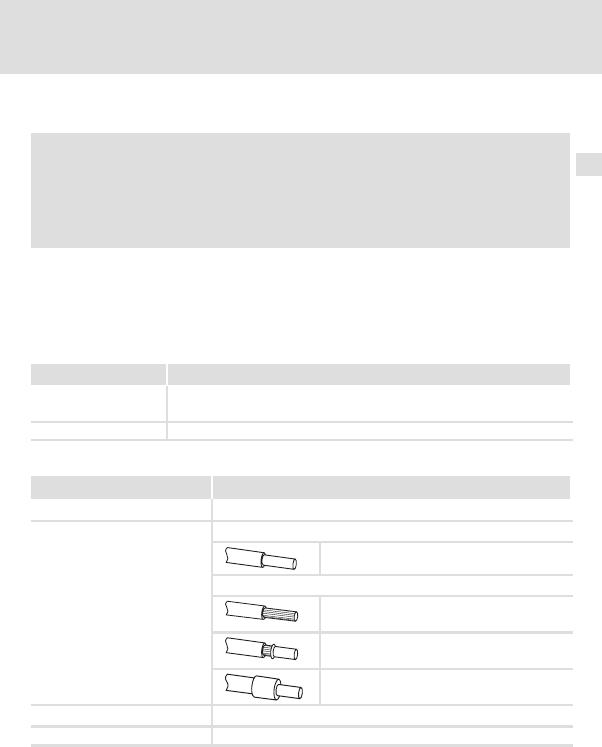

Spécifications pour bornier de raccordement
Domaine Valeurs
Raccordement électrique Bornier à vis
Possibilités de raccordement
Fixe :
1.5 mm
2
(AWG 16)
Souple :
sans embout
1.5 mm
2
(AWG 16)
avec embout, sans cosse en plastique
1.5 mm
2
(AWG 16)
avec embout et cosse en plastique
1.5 mm
2
(AWG 16)
Couple de serrage 0.5... 0.6 Nm (4.4 ... 5.3 lb−in)
Longueur du fil dénudé 6 mm
