7 Mise en service
Réglages possibles par interrupteurs DIP
E94YCPM001D

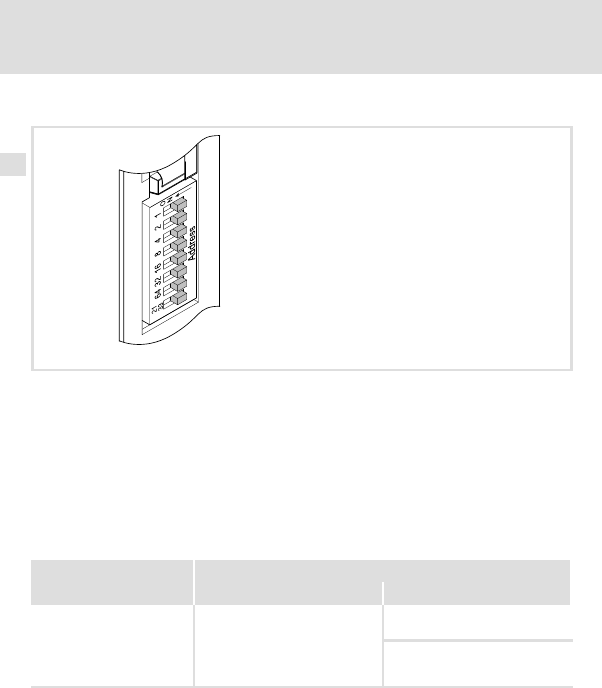

Les interrupteurs DIP situés sur la face avant du module permettent de régler :
ƒ l’adresse de station (interrupteurs 1 ... 64),
ƒ la compatibilité avec le module de communication EMF2133IB (interrupteur 2133).
Réglage de l’adresse de station
ƒ Lorsqu’il y a plusieurs participants au bus PROFIBUS, leurs adresses de station doivent
être différentes les unes des autres.
ƒ Plage d’adressage valable : 1 126 (125 participants esclaves max.)
ƒ L’adresse de station peut être réglée via les interrupteurs DIP 1 ... 64 ou dans
»Engineer« (code C13899 / C14899).
Réglage de l’adresse de station via ...
interrupteurs DIP C13899 / C14899
Condition Au moins un des interrupteurs
1 64 = ON
Tous les interrupteurs
1 ... 64 = OFF (réglage Lenze)
Tous les interrupteurs
1 ... 64 = ON (valeur non valable
"127")
Le marquage du boîtier correspond aux valeurs des différents interrupteurs DIP pour le
calcul de l’adresse de station.
