3 Installazione meccanica
3.1 Dimensioni
Griglia di fissaggio
Raccomandiamo di preparare la piastra di montaggio riportando la griglia dei
fori di fissaggio M5 dell’apparecchiatura. In tal modo sarà più semplice fissare
i dispositivi. Le taglie 1, 2, ... n possono così essere installate una dietro l’altra.

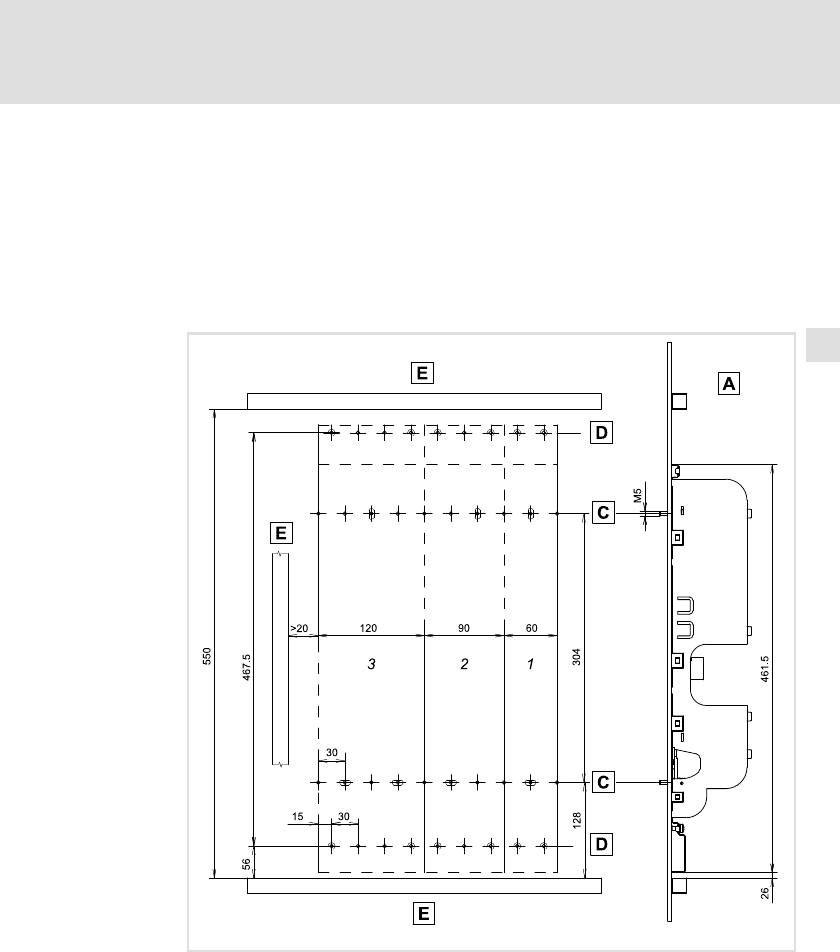

SSP94PN010
Fig.3−1 Griglia campione per la base di montaggio delle taglie 1 ... 3
Base di montaggio
Griglia con fori per base di montaggio (fori filettati M5)
Griglia con fori per filtro montato sotto (qui non rilevante)
Canalina per cavi
1 ... 3 Taglia, fori di fissaggio utilizzati
