User guide

Installazione elettrica
Esempio di schema di collegamento
4

111
EDK94ZPM113 DE/EN/FR/ES/IT 4.0
4.2 Esempio di schema di collegamento
E94AMxExxxx
X100
V
X105 X107
X3
X106
M
3~
R
Y
2
7
+
-

EYF...
X7
E94AZPxxxxx
T1
T2
U
W
BD1
BD2
+
-
A1-A1+
+UG
-UG
+
-

RFR
X5
GI
RFR

+
-
X109
X109
X109
X109
X110
X110
X110
X110
-UG
+UG
01
J
X2
24ESB GE
+
-

+
+
SSP94PSP31

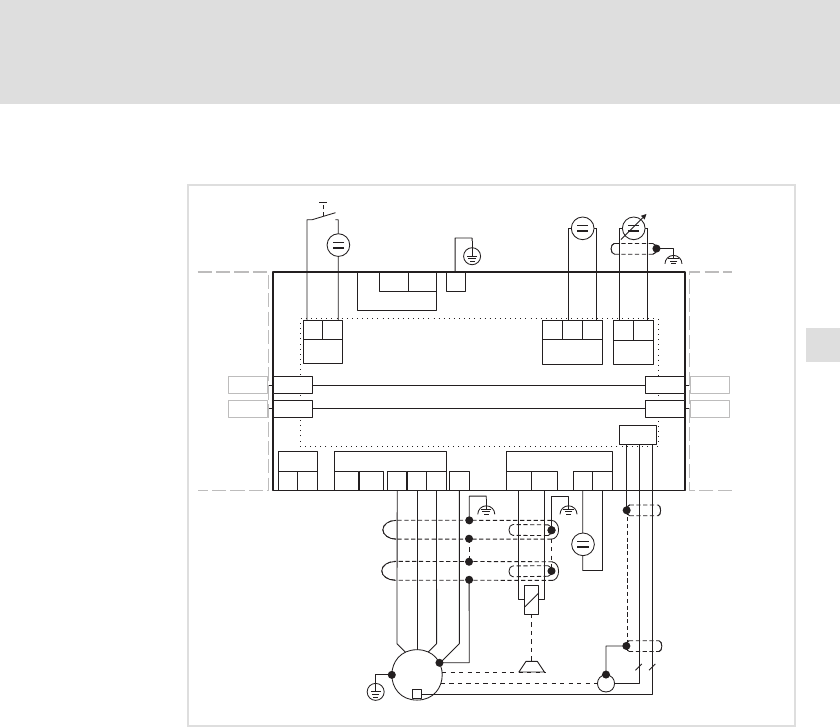

Fig.4−1 Esempio di schema di collegamento base di montaggio e modulo asse
E94AMxExxxx Modulo servo 9400 Multi Drive
E94AZPxxxxx Base di montaggio
 Modulo alimentatore DC, oppure unità di collegamento per DC bus
oppure modulo asse
 Altro modulo asse
 Schermatura HF con collegamento a terra con ampia superficie di
cotatto
EYF... Cavo di sistema retroazione resolver
RFR Abilitazione controllo
R Resolver
Y Freno di stazionamento motore (su comando freno motore opzionale)
 Impostazione riferimento velocità tramite ingresso analogico 1 (−10 ...
0 ... +10 V)
 Alimentatore per il freno di stazionamento del motore
 Alimentatore a 24 V per gli ingressi digitali secondo IEC 61131−2
 Alimentatore a 24 V per l’elettronica di controllo secondo IEC 61131−2
