4.3.2 Esecuzione dei collegamenti
ƒ I cavi utilizzati devono essere conformi alle normative richieste nel sito di
impiego (ad es. UL).
ƒ Osservare assolutamente i requisiti relativi alla sezione minima dei
conduttori PE. La sezione dei conduttori PE deve essere almeno pari alla
sezione dei collegamenti di potenza.
ƒ Per assicurare l’efficacia di un collegamento schermato:
– Collegare adeguatamente la schermatura con una superficie di contatto
il più ampia possibile.
– Utilizzare solo cavi con schermatura intrecciata a bassa resistenza di
schermatura, composti da una treccia di rame stagnato o nichelato.
– Utilizzare solo cavi con schermatura intrecciata con un tasso di
sovrapposizione > 70 % e un angolo di sovrapposizione di 90°.
– Fare in modo che le estremità non schermate del conduttore siano più
corte possibile.
Eseguire questi collegamenti con cavi di sistema o schermati:
ƒ Motore
ƒ Freno di stazionamento del motore (se la posa è all’interno del cavo
motore è necessaria una schermatura; collegamento al comando freno
motore opzionale)
ƒ Sorveglianza della temperatura del motore
Questi collegamenti possono essere eseguiti senza schermatura:
ƒ DC bus
4.3.3 Schermatura
E94AZPS004

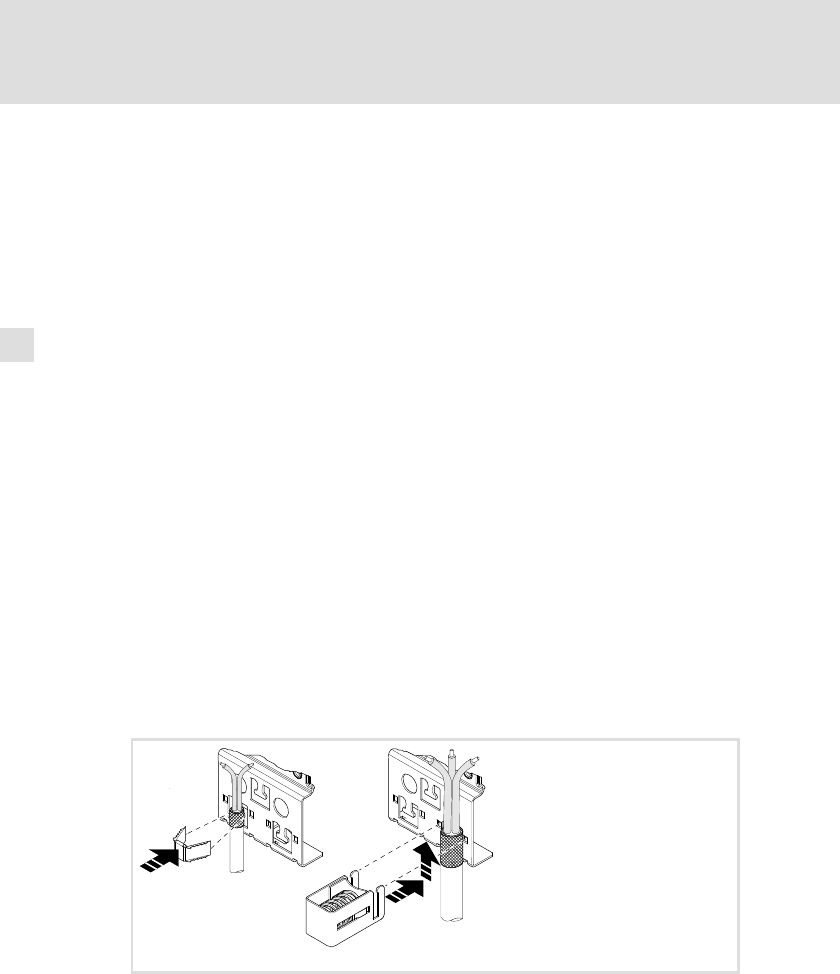

Fig.4−3 Installare lo schermo sulla piastra di schermatura (figura a destra: cavo motore per
moduli di taglia II e III)
