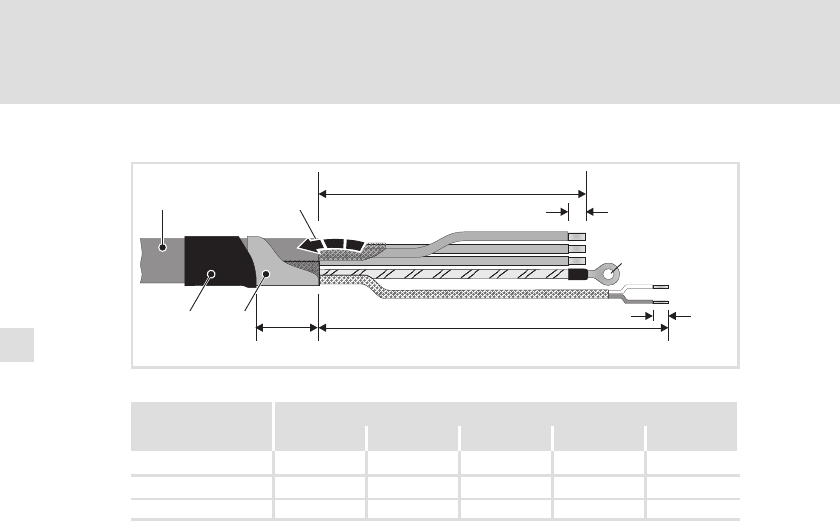

Fig.4−5 Lunghezze di spelatura del cavo motore
Quote [mm]
Tipo a b c d e
Taglia 1 80 8 25 150 8
Taglia 2 90 8 30 160 8
Taglia 3 100 10 30 170 8
Procedere come segue:
1. Spelare il cavo motore  in base alle indicazioni fornite.
2. Ripiegare la schermatura del cavo motore  sulla guaina del cavo.
3. Stabilizzare la schermatura con una pellicola conduttiva autoadesiva 
(procedura raccomandata).
4. Fissare la schermatura e la pellicola conduttiva con guaina termoretraibile
 sulla guaina del cavo.
5. Applicare i capicorda.
6. Collegare separatamente le schermature alla piastra di schermatura e
realizzare il contatto con un’apposita fascetta di schermatura (a precarico
elastico).
