Installazione elettrica
Cablaggio
Assegnazione dei morsetti
4

120
EDK94ZPM113 DE/EN/FR/ES/IT 4.0
DC bus

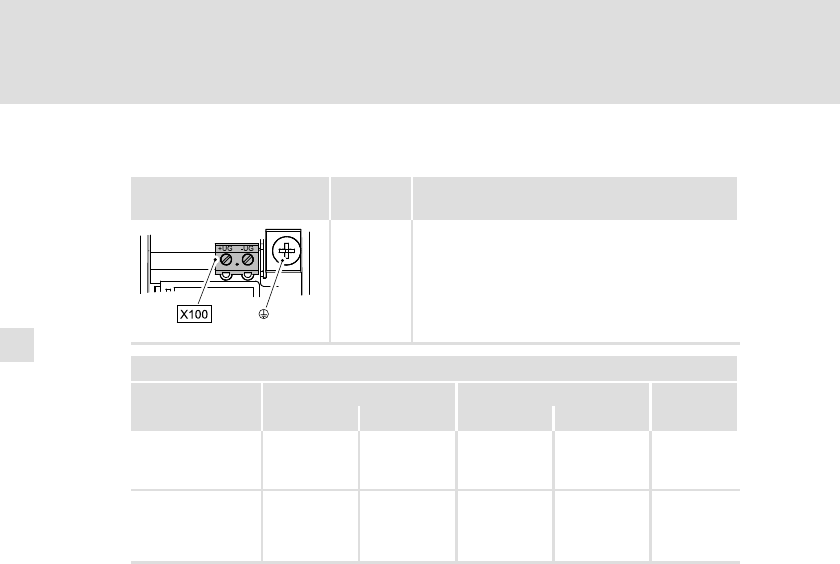

Morsettiera X100
(parte destra)
Siglatura Descrizione
+UG
−UG
Alternativa per il collegamento mediante tensione
del DC bus (compatibile con la Serie 9300).
SSP942X100
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio

[mm
2
] [AWG] [Nm] [lb−in]
Taglia 1 + 2:
flessibile
con capocorda
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Taglia 3:
flessibile
con/senza
capocorda
16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
