4.3.2 Ausführung der Leitungen
ƒ Die verwendeten Leitungen müssen den geforderten Approbationen am
Einsatzort genügen (z. B. UL).
ƒ Die Vorschriften über Mindestquerschnitte von PE−Leitern sind unbedingt
einzuhalten. Der Querschnitt des PE−Leiters muss mindestens so groß sein
wie der Querschnitt der Leistungsanschlüsse.
ƒ Die Wirksamkeit einer abgeschirmten Leitung wird erreicht durch:
– Gute Schirmanbindung durch großflächige Schirmauflage herstellen.
– Nur Schirmgeflecht mit niedrigem Schirmwiderstand aus verzinntem
oder vernickeltem Kupfer−Geflecht verwenden.
– Schirmgeflecht mit Überdeckungsgrad > 70 % und Überdeckungswinkel
90 ° verwenden.
– Ungeschirmte Leitungsenden so kurz wie möglich ausführen.
Diese Anschlüsse mit Systemleitungen oder geschirmt ausführen:
ƒ Motor
ƒ Motorhaltebremse (Schirmung erforderlich, wenn innerhalb der
Motorleitung geführt; Anschluss an optionaler
Motorbremsen−Ansteuerung)
ƒ Motortemperaturüberwachung
Diese Anschlüsse können Sie ungeschirmt ausführen:
ƒ Zwischenkreis
4.3.3 Schirm auflegen
E94AZPS004

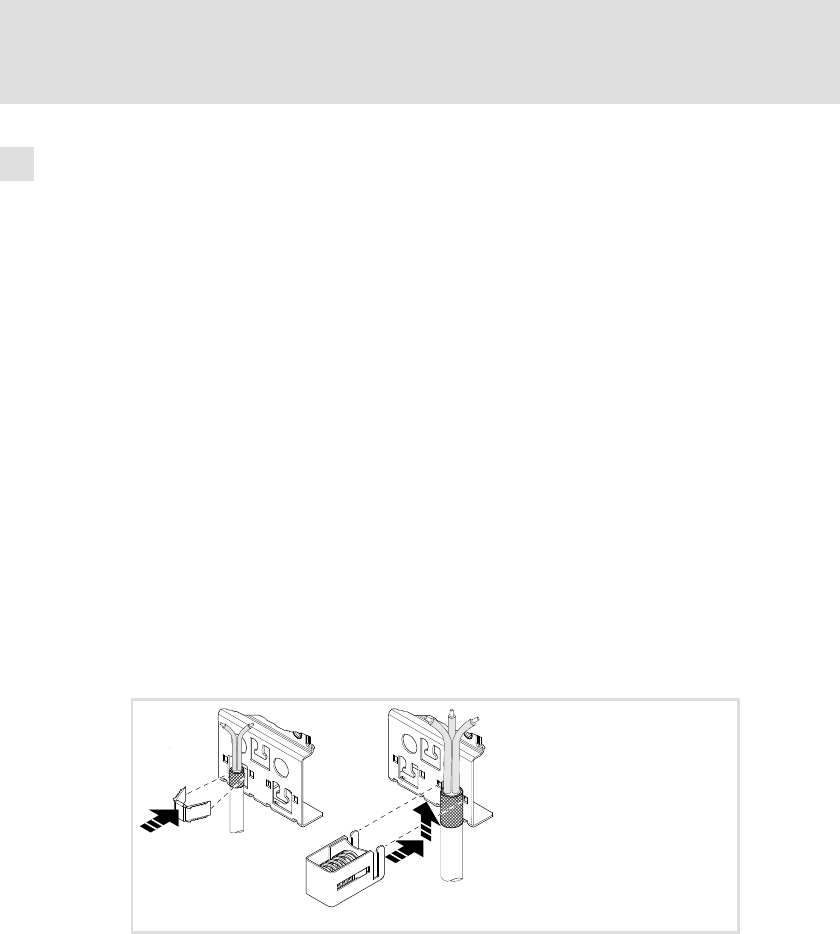

Abb. 4−3 Schirm am Schirmblech auflegen (rechte Grafik: Motorleitung bei Gerätegröße II und III)
