User guide

Elektrische Installation
Verdrahtung
Klemmenbelegung
4

21
EDK94ZPM113 DE/EN/FR/ES/IT 4.0
4.3.4 Klemmenbelegung
 Tipp!
Die Verdrahtung des Montagesockels zuerst vollständig beenden,
bevor das Grundgerät gesteckt wird. Die oberen Klemmen des
Montagesockels sind bei gestecktem Grundgerät nicht
anschließbar.
IT−Netz
 Stop!
Überspannung an Bauteilen:
In IT−Netzen können bei einem Erdschluss in der Anlage
unverträgliche Überspannungen entstehen.
Mögliche Folgen:
Zerstörung des Gerätes.
Schutzmaßnahmen:
Bei Einsatz der Geräte in IT−Netzen, muss im Montagesockel die
interne Verbindung von Filtern zur Schutzerde getrennt werden.
1
2
SSP94IT001

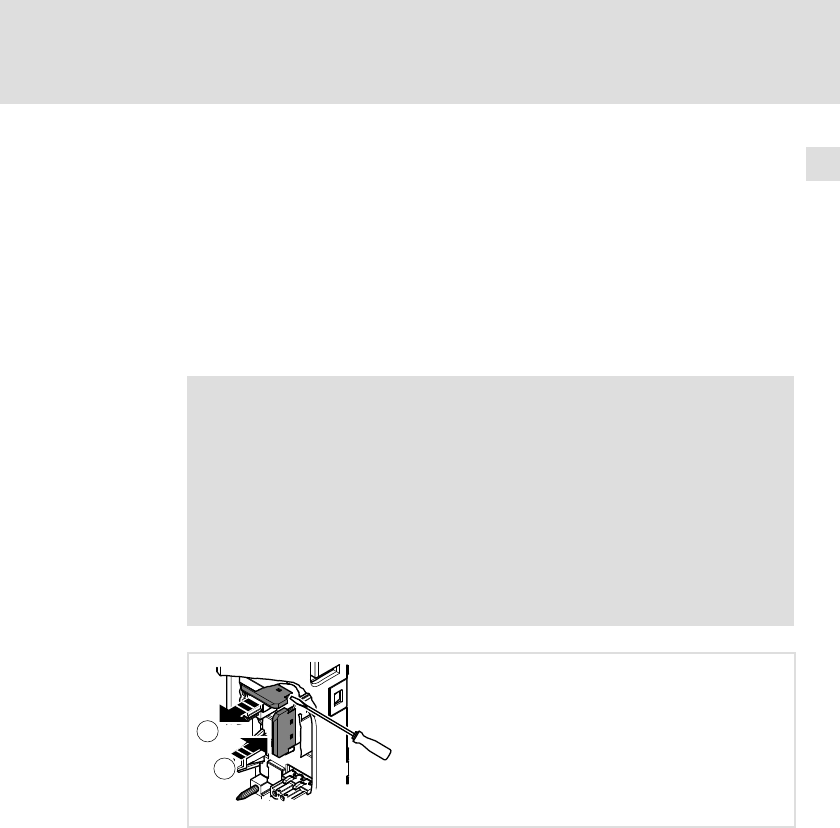

Abb. 4−4 IT−Isolationskappe umstecken
So trennen Sie die interne Verbindung von Filtern zur Schutzerde:
1. IT−Isolationskappe von der Parkposition  im Montagesockel abziehen.
– Dazu an der rechten oder linken Seite einen Schraubendreher ansetzen
und die Isolationskappe abhebeln.
– Wahlweise kann die Isolationskappe mit einer geeigneten Zange
vorsichtig abgezogen werden.
2. IT−Isolationskappe auf die Erdungslasche  aufstecken, bis sie einrastet.
