Elektrische Installation
Verdrahtung
Klemmenbelegung
4

22
EDK94ZPM113 DE/EN/FR/ES/IT 4.0

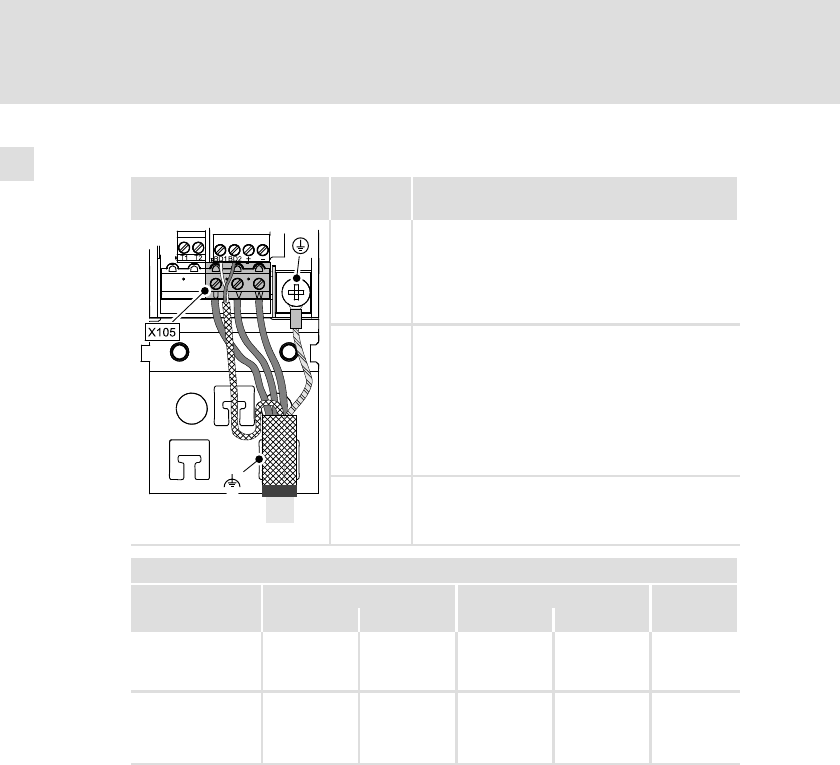

Motor
Klemme X105
(rechter Teil)
Beschrif-
tung
Beschreibung
U
V
W
Anschluss der Motorphasen
 Funktionserde
Abschirmungen der Motorphasen und der optiona-
len Motorbremsenansteuerung getrennt großflä-
chig auf dem Schirmblech auflegen. Zur Fixierung
EMV−Klemmbügel oder EMV−Schirmschelle verwen-
den.
 Anschluss für den motorseitigen Schutzleiter (PE)
mit Ringkabelschuh M5.
SSP940X105
Klemmendaten
max. Leiterquerschnitt Anzugsmoment

[mm
2
] [AWG] [Nm] [lb−in]
Gerätegröße 1 + 2:
flexibel
mit Aderendhülse
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Gerätegröße 3:
flexibel
mit/ohne Aderend-
hülse
10/16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
