User guide

Elektrische Installation
Verdrahtung
Klemmenbelegung
4

25
EDK94ZPM113 DE/EN/FR/ES/IT 4.0

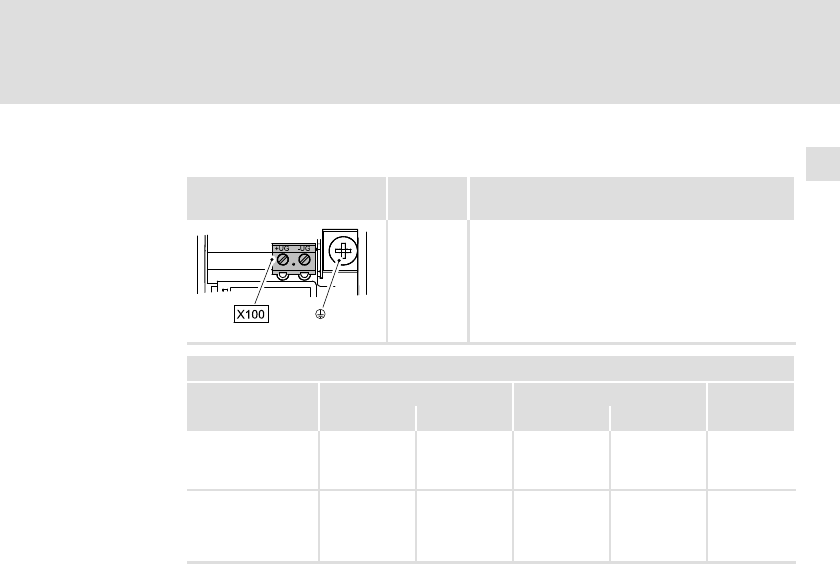

DC−Zwischenkreis
Klemme X100
(rechter Teil)
Beschrif-
tung
Beschreibung
+UG
−UG
Alternative Anschlussmöglichkeit der Zwischen-
kreisspannung (kompatibel zur Serie 9300).
SSP942X100
Klemmendaten
max. Leiterquerschnitt Anzugsmoment

[mm
2
] [AWG] [Nm] [lb−in]
Gerätegröße 1 + 2:
flexibel
mit Aderendhülse
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Gerätegröße 3:
flexibel
mit/ohne Aderend-
hülse
10/16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
