4.3.2 Spécification relative aux câbles utilisés
ƒ Les câbles utilisés doivent être conformes aux exigences spécifiées sur le
lieu d’utilisation (exemple : UL).
ƒ Les sections minimales prescrites des conducteurs PE doivent
impérativement être respectées. La section du câble PE doit être au moins
égale à la section des câbles de puissance.
ƒ L’efficacité d’un câble blindé est conditionnée par :
– un raccordement correct du blindage : appliquer le blindage par une
surface de contact importante ;
– une faible résistance au blindage : n’utiliser que des tresses de cuivre
étamées ou nickelées ;
– un taux de couverture de la tresse de blindage > 70 % avec angle de
couverture de 90 ° ;
– la limitation au maximum de la longueur des câbles non blindés.
Réaliser les raccordements suivants à l’aide de câbles système ou blindés :
ƒ Moteur
ƒ Frein de parking (blindage requis si le câble de raccordement est compris
dans le câble moteur ; raccordement au module de pilotage du frein de
parking en option)
ƒ Surveillance de la température moteur
Les raccordements ci−dessous peuvent être effectués sans blindage :
ƒ Bus CC
4.3.3 Application du blindage
E94AZPS004

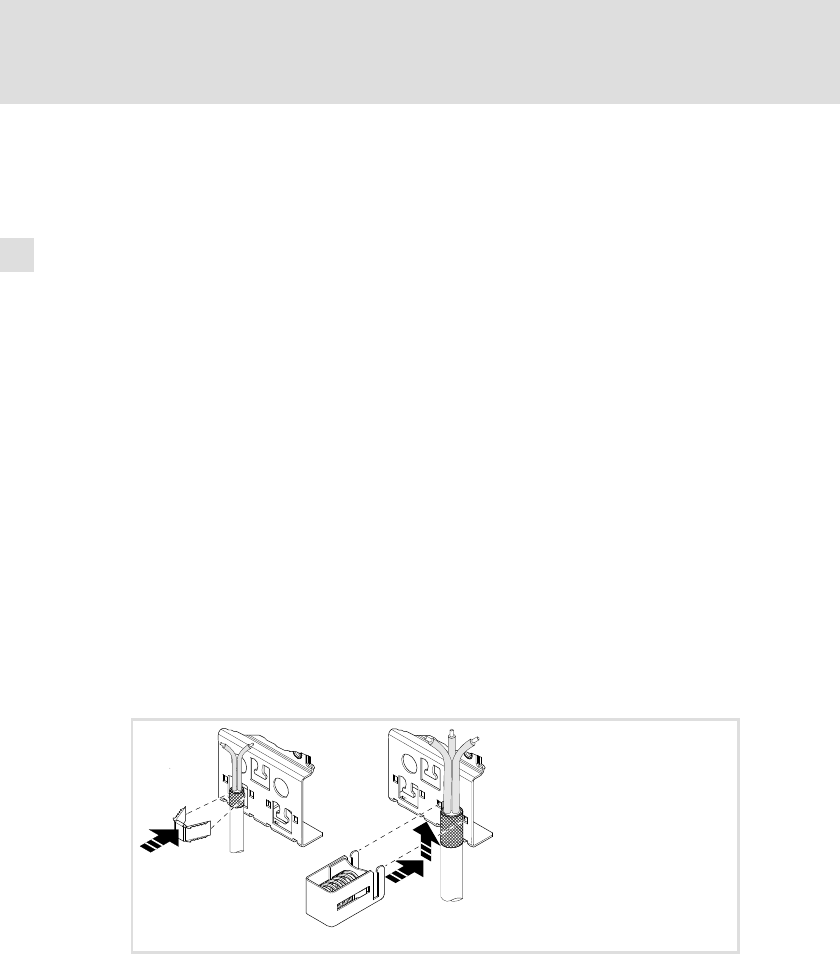

Fig.4−3 Appliquer le blindage sur la tôle de blindage (schéma à droite : câble moteur pour
appareils de taille II et III)
