Installation électrique
Câblage
Affectation des bornes
4

70
EDK94ZPM113 DE/EN/FR/ES/IT 4.0
10
23
a
b
c
d
e
M5
U
V
W
BD1/T1
BD2/T2
PE
SSP94MOTL1

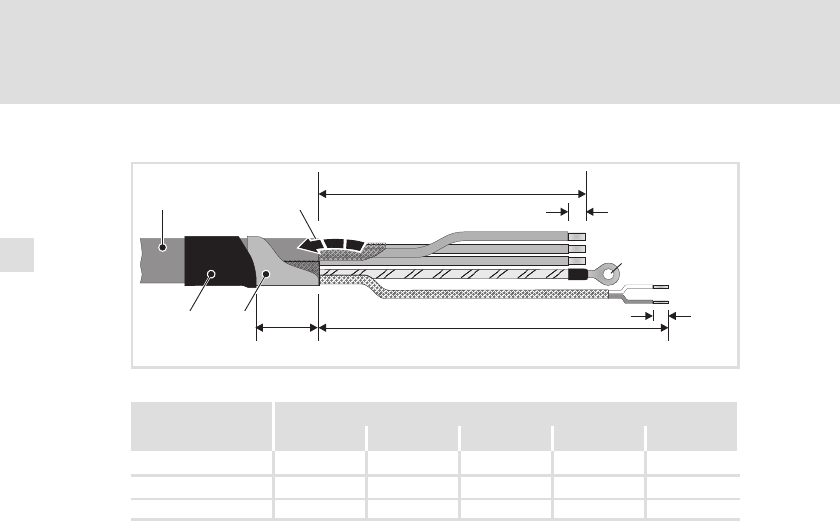

Fig.4−5 Longueur des fils dénudés du câble moteur
Cotes [mm]
Type a b c d e
Taille 1 80 8 25 150 8
Taille 2 90 8 30 160 8
Taille 3 100 10 30 170 8
Ordre des opérations de montage
1. Dénuder le câble moteur  selon les dimensions indiquées.
2. Replier le blindage du câble moteur  sur la gaine de câble.
3. Stabiliser le blindage à l’aide d’une feuille conductrice autocollante 
(recommandation).
4. Fixer le blindage et la feuille conductrice avec la gaine rétractable  sur la
gaine de câble.
5. Monter les cosses (embouts).
6. Appliquer les blindages séparément sur la tôle de blindage et les
raccorder à l’aide de colliers (ces derniers ne constituent pas de support de
charge).
