Installation électrique

Câblage

Affectation des bornes



EDK94ZPM113 DE/EN/FR/ES/IT 4.0

Surveillance de la température moteur

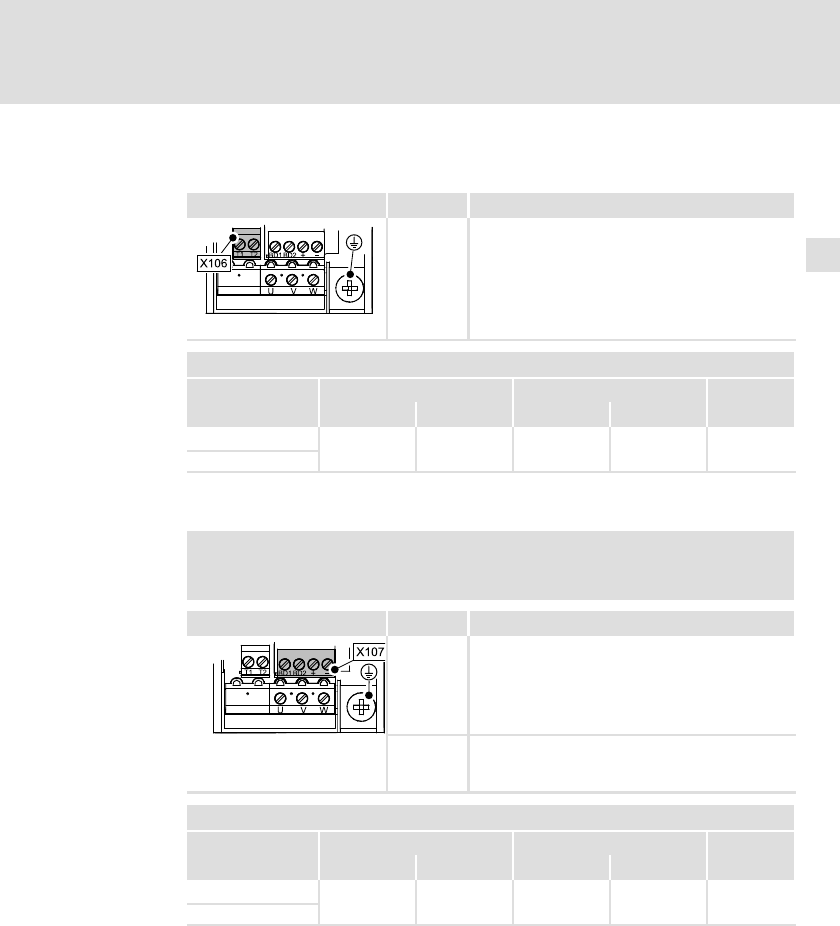

Bornier X106 Inscription Description

Surveillance de température moteur avec sonde PTC

(sonde de type A, caractéristiques de commutation

selon EN 60947−8 pour appareils de déclenchement

de type A) ou contact thermique à ouverture

SSP940X106

Spécifications des bornes

Section max. de câble Couple de serrage



[mm

] [AWG] [Nm] [lb−in]

flexible

2.5

12 0.5 ... 0.6 4.5 ... 5.3 PZ0

avec embouts

Pilotage du frein de parking (option)

 Tenir compte des indications figurant dans les instructions de

montage du module de pilotage du frein de parking.

Bornier X107 Inscription Description

Raccordement du frein de parking

BD1

BD2

+ (Lenze : WH)

− (Lenze : BN)

E94AZHX0051 : 24 V CC, 2,5 A maxi

Assurer une polarité correcte !

+ / − Tension d’alimentation du frein de parking

(18 ... 30 V CC)
