Installation électrique
Câblage
Affectation des bornes
4

72
EDK94ZPM113 DE/EN/FR/ES/IT 4.0

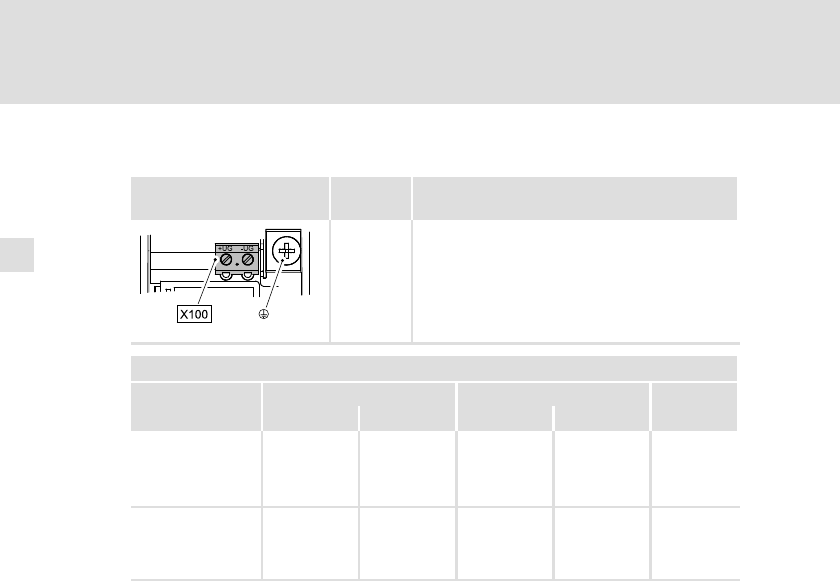

Bus CC
Bornier X100
(partie droite)
Inscription Description
+UG
−UG
Autre raccordement possible de la tension du bus
CC (compatible avec la série 9300)
SSP942X100
Spécifications des bornes
Section max. de câble Couple de serrage

[mm
2
] [AWG] [Nm] [lb−in]
Tailles d’appareil
1 + 2 :
flexible
avec embouts
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Taille d’appareil 3 :
flexible
avec / sans
embouts
10 / 16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
