Instalación eléctrica
Cableado
Asignación de bornes
4
94
EDK94ZPM113 DE/EN/FR/ES/IT 4.0
10
23
a
b
c
d
e
M5
U
V
W
BD1/T1
BD2/T2
PE
SSP94MOTL1

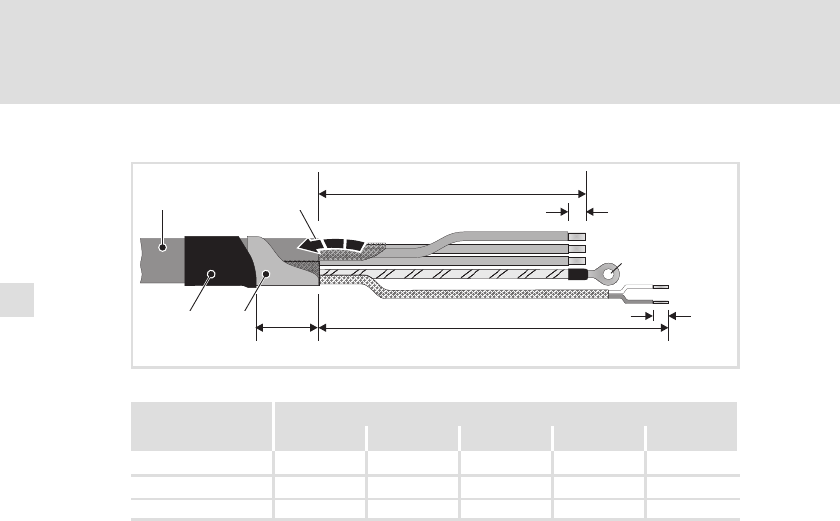

Fig.4−5 Longitud de aislamiento del cable de motor
Medidas [mm]
Tipo a b c d e
Tamaño de equipo 1 80 8 25 150 8
Tamaño de equipo 2 90 8 30 160 8
Tamaño de equipo 3 100 10 30 170 8
Proceda de la siguiente manera:
1. Aislar cable de motor según las indicaciones.
2. Volver la malla del cable de motor por encima del revestimiento del
cable.
3. Estabilizar la malla con película conductora (recomendación).
4. Fijar la malla y la película conductora con manguera encogible sobre el
revestimiento del cable.
5. Colocar terminales o terminales grimpados.
6. Colocar las mallas por separado sobre el soporte de sujeción de mallas y
poner en contacto con las grapas (sin descarga de tracción).
