Instalación eléctrica
Cableado
Asignación de bornes
4

96
EDK94ZPM113 DE/EN/FR/ES/IT 4.0
Bus DC

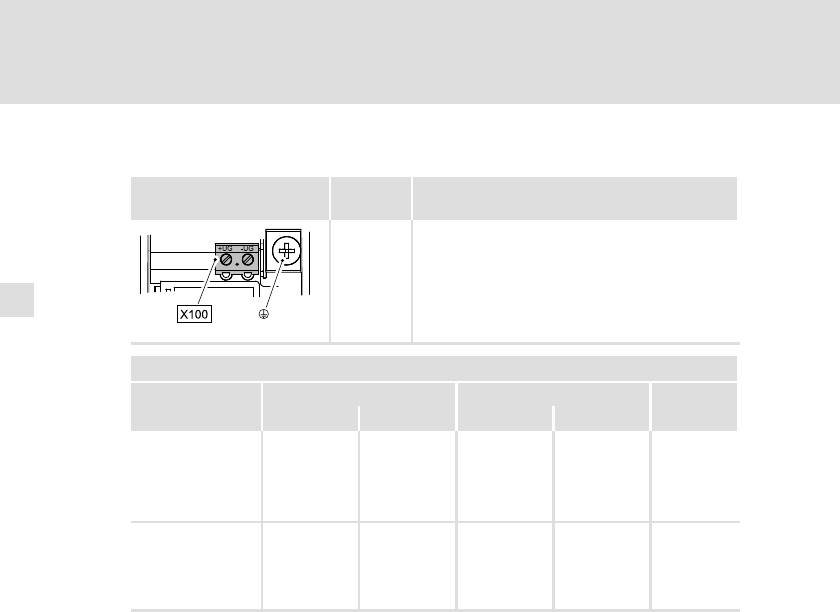

Borne X100
(lado derecho)
Marcación Descripción
+UG
−UG
Posibilidad de conexión alternativa para el bus DC
(compatible con la serie 9300).
SSP942X100
Datos de bornes
Sección de cable máx. Par de apriete

[mm
2
] [AWG] [Nm] [lb−in]
Tamaño de equipo
1 + 2:
flexible
con terminal
grimpado
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Tamaño de equipo
3:
flexible
con/sin terminal
grimpado
10/16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
