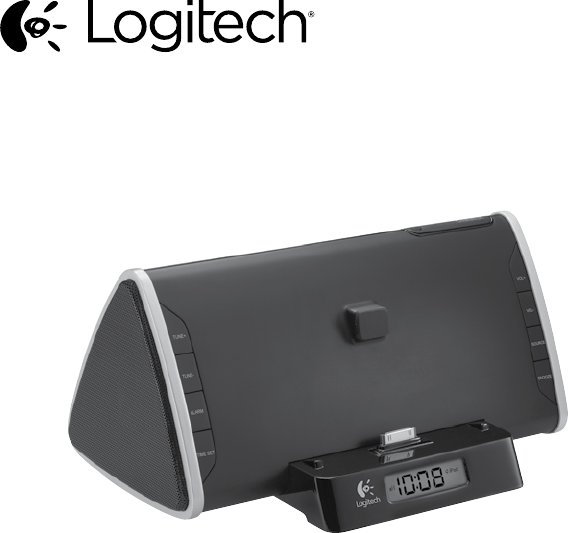

Getting started with Logitech® Bedside Dock for iPad, iPhone, iPod touch 床頭音響底座 Model/型號：S-A0001
Getting started with Logitechc® Bedside Dock for iPad, iPhone, iPod touch
Logitech® Bedside Dock Contents English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 繁體中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 한국어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Logitech® Bedside Dock Product features 1 2 3 4 Bedside Dock front 1. Tune up 6. Volume up 2. Tune down 7. Volume down 3. Alarm set 8. Source selection 4. Time set 9. Snooze 5. Device dock 10. Display 6 7 8 9 5 10 12 13 14 15 11 Bedside Dock display 14. Radio 11. Alarm 1 & 2 15. Alarm beep 12. Auxiliary input 13. Device source (e.g., iPod, iPhone, iPod Touch, iPod Nano, or iPad) 16 18 19 4 English Bedside Dock top 16. Power on/off 17 20 17. Display dimmer Bedside Dock rear 18.
Logitech® Bedside Dock Setup 1 Install the backup clock batteries If AC power is interrupted or you turn off the Bedside Dock, the batteries provide up to three months of backup power to the clock and alarm.
Logitech® Bedside Dock 3 Set the clock and alarm The clock and alarm receive power from the AC power supply. When power is interrupted, the clock and alarm continue to run on the two AAA alkaline batteries. The alarm has two separate settings and a choice of alarm source. Wake up to sound from a docked device, FM radio, or alarm beep. Time set: Press the Time Set button to set the time. The hour digits flash on the display. Use the Tune + or Tune – buttons to specify the hour.
Logitech® Bedside Dock Alarm button Alarm 1 state Alarm 2 state First press On Off Second press Off On Third press On On Fourth press Off Off Alarm sound: When the alarm sounds, it runs for one minute, is silent for four minutes, and then sounds for one minute. This cycle repeats for 30 minutes. The alarm 1 or alarm 2 icon on the display flashes. Alarm on/off: When the Alarm sounds, press the alarm button on the Bedside dock to turn off the alarm.
Logitech® Bedside Dock 4 Connect an audio source Connect an iPod, iPhone, iPod Touch, iPod Nano, or iPad to the Bedside Dock. Your device will charge while docked, provided you have connected the Bedside Dock to an AC power source. 8 English 5 Connect an audio device to the 3.5mm auxiliary input* *A 3.5 mm audio cable is not included.
Logitech® Bedside Dock 6 Play music 1. Press the Power button to turn on the Bedside Dock. 2. Select a source using the Source button, which cycles through the available sources: • Docked device (e.g., iPod, iPhone, iPod Touch, iPod Nano, or iPad) • FM radio • Auxiliary (e.g., MP3 player, or another device, connected to the auxiliary 3.5 mm input on the back of the Bedside Dock) 3. Play music: • For a docked device or auxiliary source, select a song or music track on your device, and then press “play.
Logitech® Bedside Dock Troubleshooting The Bedside Dock does not power on • Is the power cable connected to the power input on the back of the Bedside Dock? • Is the power cord plugged into an AC outlet? • Is the Bedside Dock powered on? Press the Power button on top of the unit to turn on the Bedside Dock. No sound or distorted sound • Did you fully insert the audio device onto the dock? • Adjust the volume. Use the Volume + and Volume – buttons to adjust the sound.
Logitech® Bedside Dock 產品功能 1 2 3 4 床頭音響底座正面 1. 向上調整 2. 向下調整 3. 鬧鈴設定 4. 時間設定 5. 裝置底座 6 7 8 9 5 6. 7. 8. 9. 10. 音量增大 音量減小 音源選擇 貪睡功能 顯示螢幕 10 12 13 14 15 11 床頭音響底座顯示螢幕 14. 廣播 11. 鬧鈴 1 和 2 15. 鬧鈴聲響 12. 輔助輸入端子 13. 裝置來源 (例如：iPod、 iPhone、iPod Touch、iPod Nano 或 iPad) 16 18 17 20 床頭音響底座上方 16. 電源開/關 17. 顯示螢幕調光器 床頭音響底座背面 18. 電源輸入 19. FM 天線 20. 輔助 3.
Logitech® Bedside Dock 安裝 1 裝上備用時鐘電池 如果交流電源中斷，或是您關閉床頭音響 底座的電源時，電池可提供時鐘與鬧鈴長達 3 個月的備用電力。 12 繁體中文 12 2 連接電源線 電氣規格：9V 2000mA
Logitech® Bedside Dock 3 設定時鐘和鬧鈴 時鐘和鬧鈴接受來自電源供應器的電力。 電源中斷時，時鐘和鬧鈴仍可透過兩個 AAA 鹼性電池供電繼續運作。 鬧鈴可以有兩種不同的設定，並且可以選 擇您要的音源。您可以選擇是要在連接裝 置、FM 廣播或鬧鈴的聲響中醒過來。 時間設定：按下「時間設定」按鈕設定時 間。此時，顯示螢幕上的小時數字會閃 爍。使用「向上調整」或「向下調整」按鈕 指定小時數字。再次按下「時間設定」按 鈕。此時，分鐘數字會閃爍。使用「向上 調整」或「向下調整」按鈕輸入分鐘數字。 再按一次「時間設定」按鈕儲存您的輸入。 隨時需要重設時間時，只要依照上述程序 即可完成設定。 鬧鈴設定：按住「鬧鈴」按鈕設定鬧鈴 1。 顯示螢幕上隨即出現鬧鈴 1 圖示，且小時數 字會閃爍。接著再放開按鈕。使用「向上 調整」或「向下調整」按鈕指定小時數 字。再次按下「鬧鈴」按鈕。此時，分鐘 數字會閃爍。使用「向上調整」或「向下 調整」按鈕輸入分鐘數字。再次按下「鬧 鈴」按鈕。此時，鬧鈴音源會閃爍。使用 「向上調整」或「向下調整」按鈕選擇鬧 鈴音源 (例如，連接裝置、廣播或傳統鈴 聲)。再按一次「鬧鈴
Logitech® Bedside Dock 鬧鈴按鈕 鬧鈴 1 狀態 第一次按下 開 關 開 關 第二次按下 第三次按下 第四次按下 鬧鈴聲：鬧鈴響起時，會持續一分鐘，靜音 四分鐘，然後再響一分鐘。這個循環會重 複 30 分鐘。顯示螢幕上的鬧鈴 1 或鬧鈴 2 圖示會閃爍。 鬧鈴開/關：鬧鈴響起時，按下床頭音響底 座上的鬧鈴按鈕即可關閉鬧鈴。 鬧鈴貪睡功能：按下「貪睡功能」按鈕或除 鬧鈴按鈕外的任何按鈕，可使用貪睡功能 將鬧鈴關閉 5 分鐘。 z zzzz z 5 14 繁體中文 14 鬧鈴 2 狀態 關 開 開 關 顯示螢幕亮度：按下床頭音響底座上方的 「調光器」按鈕，可循環變更四種顯示器 亮度。
Logitech® Bedside Dock 4 連接音源裝置 5 將音源裝置接到 3.5mm 輔助輸 將 iPod、iPhone、iPod Touch、iPod Nano 或 iPad 接到床頭音響底座。接上後，您的 裝置即會開始充電 (床頭音響底座必須已經 連接交流電源)。 *包裝中不含 3.
Logitech® Bedside Dock 6 播放音樂 1. 請按下電源按鈕，開啟床頭音響底座 電源。 2. 使用「音源」按鈕選取音源，此按鈕會 循環顯示可用音源： • 連接裝置 (例如：iPod、iPhone、iPod Touch、iPod Nano 或 iPad) • FM 廣播 • 輔助裝置 (例如：MP3 播放器，或是 連接到床頭音響底座背面 3.5 mm 輔 助輸入端子的其他裝置) 3. 播放音樂： • 如果是連接裝置或輔助裝置，請選取 您裝置上的歌曲或音樂曲目，然後按 下「播放」(請參閱裝置說明文件，以 取得更多資訊)。 • 如果是 FM 廣播，請使用「向上調 整」或「向下調整」按鈕選取廣播電 台 (請參閱此指南中的「選取 FM 頻 道」，以取得更多資訊)。 4.
Logitech® Bedside Dock 疑難排解 床頭音響底座電源未開啟 • 電源線是否連接到床頭音響底座後方的 電源輸入？ • 電源線是否插入交流電源插座？ • 是否已開啟床頭音響底座電源？請按下 此裝置上方的電源按鈕，開啟床頭音響 底座電源。 沒有聲音/聲音失真 • 您已將音訊裝置完全插入底座了嗎？ • 調整音量。使用「音量增大」與「音量 減小」按鈕調整聲音。另請檢查音源裝 置的音量大小。 • 檢查您的音源連接，包含 3.5 mm 輔助輸 入端子。 • 請確定您已經選取了要想播放的音源。 • 如果您嘗試播放連接到 3.
Logitech® Bedside Dock 제품 기능 1 2 3 4 베드사이드 스피커 독 전면 1. 튠 업 6. 볼륨 높이기 2. 튠 다운 7. 볼륨 줄이기 3. 알람 설정 8. 소스 선택 4. 시간 설정 9. 스누즈 5. 장치 독 10. 디스플레이 6 7 8 9 5 10 12 13 14 15 11 베드사이드 스피커 독 디스플레이 14. 라디오 11. 알람 1 및 2 15. 알람 신호음 12. 보조 입력 13. 장치 소스 (예: iPod, iPhone, iPod Touch, iPod Nano 또는 iPad) 16 18 19 18 18 한국어 17 베드사이드 스피커 독 상단 16. 전원 켜기/끄기 17. 디스플레이 밝기 조정 20 베드사이드 스피커 독 후면 18. 전원 입력 20. 보조 3.5mm 입력 19.
Logitech® Bedside Dock 설치 1 보조 시계 배터리 장착 AC 전원이 차단되거나 베드사이드 스피커 독 을 끄는 경우 배터리가 시계와 알람에 최대 3개월의 보조 전원을 제공합니다.
Logitech® Bedside Dock 3 시계 및 알람 설정 시계 및 알람은 AC 전원 공급 장치에서 전원이 공급됩니다. 전원이 차단된 경우 시계 및 알 람은 두 개의 AAA 알카라인 배터리로 유지 됩니다. 알람에는 두 가지 별도의 설정 및 알람 소스 선택 항목이 있습니다. 도킹된 장치, FM 라디 오, 또는 알람 신호음의 사운드로 잠을 깨워줍 니다. 시간 설정: 시간 설정 버튼을 눌러 시간을 설 정합니다. 시간 숫자가 디스플레이에 깜빡입 니다. 튠 + 또는 튠 – 버튼을 사용하여 시간을 지정합니다. 시간 설정 버튼을 다시 누릅니다. 분 숫자가 깜빡입니다. 튠 + 또는 튠 – 버튼을 사용하여 분을 입력합니다. 시간 설정 버튼 을 한 번 더 눌러 입력 내용을 저장합니다. 시 간을 재설정하려면 언제든 이 절차를 수행합 니다. 알람 설정: 알람 버튼을 누른 상태로 알람 1을 설정합니다. 알람 1 아이콘이 디스플레이에 나 타나고 시간 숫자가 깜빡입니다. 버튼을 놓습 니다.
Logitech® Bedside Dock 알람 버튼 알람 1 상태 첫 번째 누르기 두 번째 누르기 켜짐 꺼짐 세 번째 누르기 켜짐 켜짐 네 번째 누르기 꺼짐 꺼짐 알람 사운드: 알람이 울리면 1분 동안 지속되 고, 4분 동안 음소거된 다음 1분 동안 울립 니다. 30분 동안 이러한 주기가 반복됩니다. 디스플레이의 알람 1 또는 알람 2 아이콘이 깜빡입니다. 알람 켜기/끄기: 알람이 울리면 베드사이드 스피커 독에서 알람 버튼을 눌러 알람을 끕 니다. 알람 스누즈: 스누즈 버튼 또는 알람을 제외 한 다른 버튼을 눌러 5분 동안 알람을 스누 즈합니다. z zzzz z 알람 2 상태 꺼짐 켜짐 디스플레이 밝기: 베드사이드 스피커 독 상 단의 밝기 조정 버튼을 눌러 네 가지 수준의 디스플레이 밝기를 순환합니다.
Logitech® Bedside Dock 4 오디오 소스 연결 5 3.5mm 보조 입력 단자에 오디오 장치 연결* 베드사이드 스피커 독에 iPod, iPhone, iPod Touch, iPod Nano 또는 iPad를 연결합니다. AC 전원에 베드사이드 스피커 독을 연결한 경 우 도킹된 상태에서 장치가 충전됩니다. 22 22 한국어 *3.5mm 오디오 케이블은 제공되지 않습니다.
Logitech® Bedside Dock 6 음악 재생 1. 전원 버튼을 눌러 베드사이드 스피커 독을 켭니다. 2. 사용 가능한 소스로 순환되는 소스 버튼 을 사용하여 소스를 선택합니다. • 도킹된 장치(예: iPod, iPhone, iPod Touch, iPod Nano 또는 iPad) • FM 라디오 • 보조 장치(예: 베드사이드 스피커 독 후 면의 3.5mm 보조 입력 단자에 연결된 MP3 플레이어 또는 기타 장치) 3. 음악 재생: • 도킹된 장치 또는 보조 소스의 경우 장 치에서 노래나 음악 트랙을 선택한 다 음 "재생"을 누릅니다. (자세한 내용은 장치 설명서를 참조하십시오.) • FM 라디오의 경우 튠 + 및 튠 – 버튼을 사용하여 라디오 채널을 선택합니다. (자세한 내용은 이 안내서의 FM 채널 선택을 참조하십시오.) 4. 볼륨 + 및 볼륨 – 버튼을 사용하여 볼륨 을 조절합니다. 7 FM 채널 선택 베드사이드 스피커 독은 자동 및 수동 FM 튜 닝을 제공합니다.
Logitech® Bedside Dock 문제 해결 베드사이드 스피커 독의 전원이 켜져 있지 않습니다. • 베드사이드 스피커 독 후면의 전원 입력 단자에 전원 케이블이 연결되어 있습니까? • 전원 코드가 AC 콘센트에 꽂혀 있습니까? • 베드사이드 스피커 독 전원이 켜져 있습니 까? 장치 상단의 전원 버튼을 눌러 베드사 이드 스피커 독을 켭니다. 소리가 나지 않거나 이상하게 변형된 소리 가 납니다. • 스피커 독에 오디오 장치가 완전히 삽입되 어 있습니까? • 볼륨을 조절합니다. 볼륨 + 및 볼륨 – 버튼 을 사용하여 사운드를 조절합니다. 또한 소스 장치에서 볼륨 수준을 확인합니다. • 3.5mm 보조 입력 단자를 포함한 소스 연결 을 확인합니다. • 재생하려는 소스를 선택했는지 확인합 니다. • 3.5mm 보조 입력 단자에 연결된 장치에서 음악을 재생하려고 시도하는 경우 소스 버 튼을 사용하여 해당 장치를 선택합니다. • 다른 장치를 사용하여 베드사이드 스피커 독을 테스트합니다.
www.logitech.com © 2011 Logitech. All rights reserved. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech and may be registered. Mac, the Mac logo, iPod, iPhone, iPod Touch, iPod Nano, and iPad are trademarks of Apple, Inc., registered in the U.S. and other countries. All other trademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that may appear in this manual. Information contained herein is subject to change without notice.
