Datasheet

www.lumberg.com 11/2012
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Netzgeräte-Einbaukupplung, gerade Ausführung, mit Öff-
ner und Lötaugen, für Front mon ta ge
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger ABS, HB nach UL 94
Kontaktstift CuZn, vernickelt
Kontakt CuZn/CuSn, versilbert
Isolierung PF
Mutter PA
3. Mechanische Daten
Durchmesser Öffnung 6,3 mm
Durchmesser Mittelstift 2,0 mm
Steckkraft ≤ 30 N
Ziehkraft 3–30 N
Steckzyklen
1
5000
Kontaktierung mit Netzgerätesteckern 1633 02,
NES/J 21, NES/J 21 W, NES/J 210,
XNES/J 210
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 0,5 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1
gemessen mit einem Lehrenstecker
NEB/J 21 C
Power supply chassis socket, straight version, with break
contact and solder eyes, for front side mounting
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body ABS, HB according to UL 94
Contact pin CuZn, nickeled
Contact CuZn/CuSn, silvered
Insulation PF
Nut PA
3. Mechanical data
Diameter opening 6.3 mm
Diameter center pin 2.0 mm
Insertion force ≤ 30 N
Withdrawal force 3–30 N
Mating cycles
1
5000
Mating with power supply plugs 1633 02,
NES/J 21, NES/J 21 W, NES/J 210,
XNES/J 210
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 0.5 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1
measured with a gauge plug

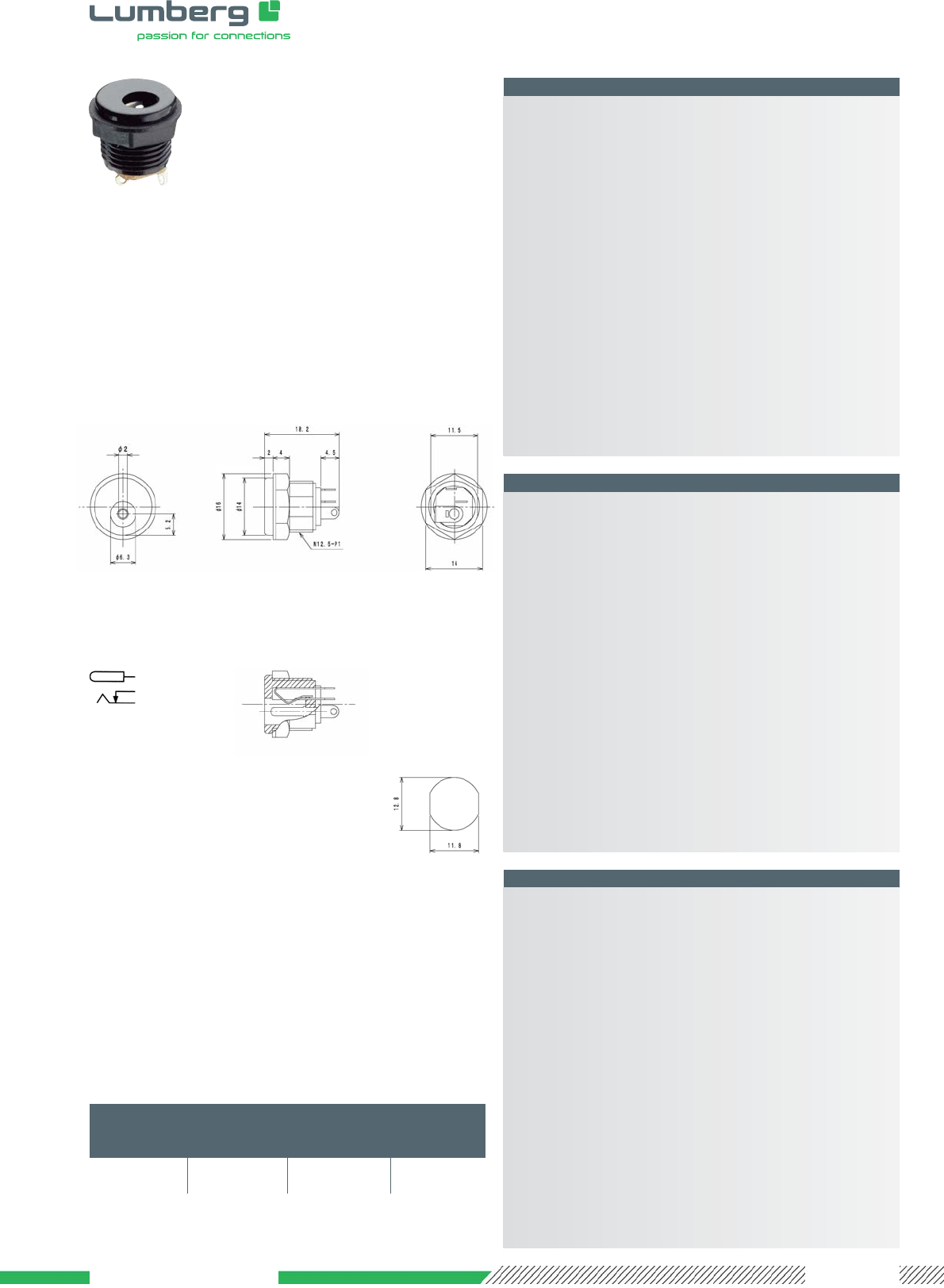

NEB/J 21 C
NEB/J 21 C
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
NEB/J 21 C 2 250
*a Einbauöffnung
port
ouverture d’emplacement
*a
Embase femelle d’alimentation, version droite, avec contact
repos et cosses à souder, pour montage de front
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant ABS, HB suivant UL 94
Contact à broche CuZn, nickelé
Contact CuZn/CuSn, argenté
Isolement PF
Écrou PA
3. Caractéristiques mécaniques
Diamètre orifice 6,3 mm
Diamètre pointe centrale 2,0 mm
Force d’insertion ≤ 30 N
Force de séparation 3–30 N
Nombre de manœuvres
1
5000
Raccordement avec connecteurs mâles d’alimentation
1633 02, NES/J 21, NES/J 21 W,
NES/J 210, XNES/J 210
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 0,5 A
Tension nominale 12 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
1
mesuré avec un connecteur gabarit
