Datasheet

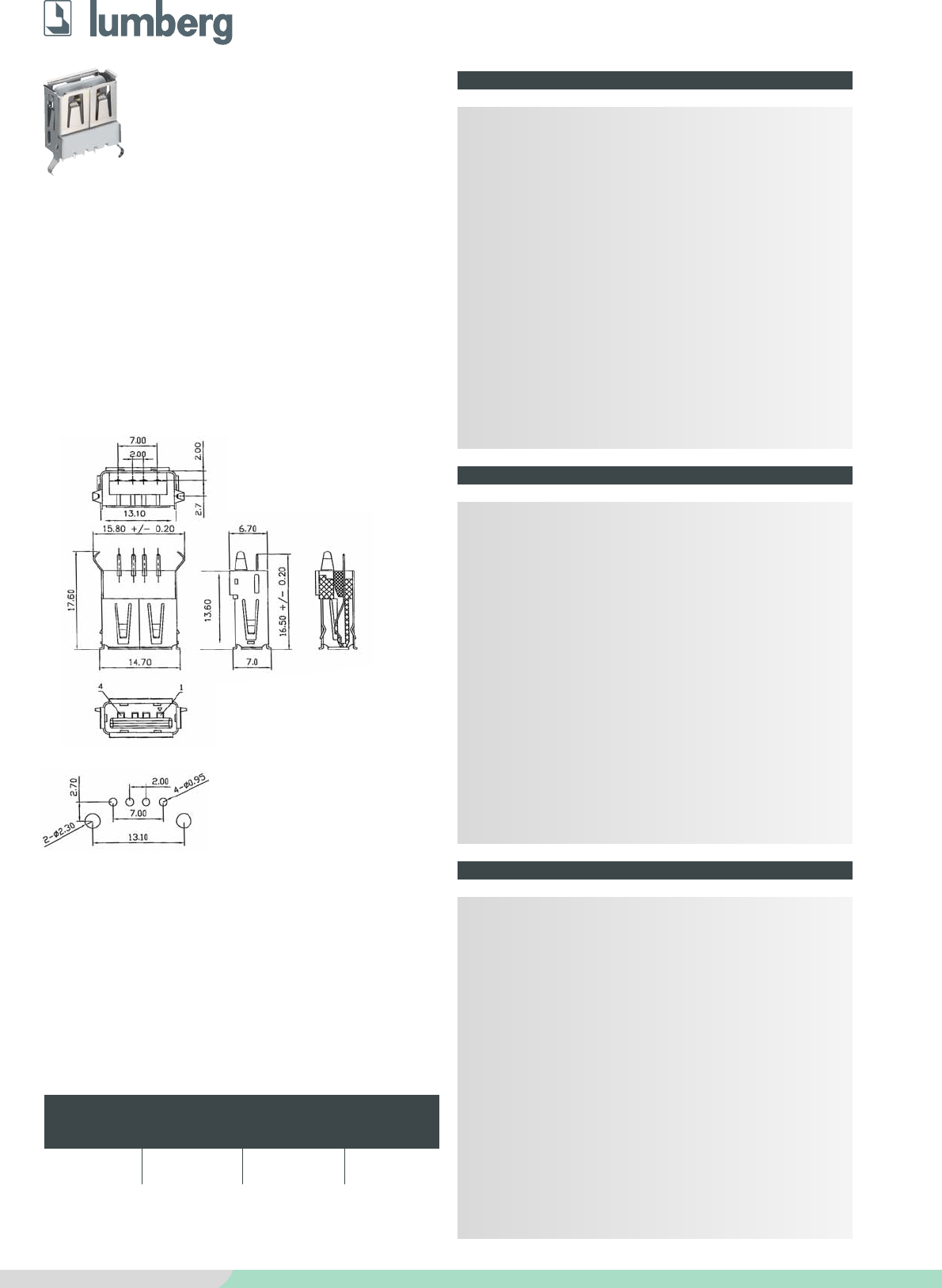

USB-Einbaukupplung Typ A, stehende Ausführung, für
Leiterplatten
1. Werkstoffe
Kontaktträger PBT GF
Kontaktfeder CuZn, unternickelt und vergoldet
Lötanschluss CuZn, unternickelt und verzinnt
Gehäuse CuZn, unternickelt und verzinnt
2. Mechanische Daten
Kontaktierung mit USB-Steckern 2410 07, 2410 08,
2431, 2480
3. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Bemessungsstrom ≤ 1 A
Bemessungsspannung 30 V AC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 10
8
Ω
2410 01
USB chassis socket type A, upright version, for printed cir-
cuit boards
1. Materials
Body PBT GF
Contact spring CuZn, pre-nickeled and gold-plated
Solder pin CuZn, pre-nickeled and tinned
Shell CuZn, pre-nickeled and tinned
2. Mechanical data
Mating with USB plugs 2410 07, 2410 08, 2431,
2480
3. Electrical data
Contact resistance ≤ 30 mΩ
Rated current ≤ 1 A
Rated voltage 30 V AC
Test voltage 500 V/60 s
Insulation resistance ≥ 10
8
Ω
2410 01
2410 01
Embase femelle USB type A, version droite, pour cartes
imprimées
1. Matériaux
Corps isolant PBT GF
Ressort de contact CuZn, sous-nickelé et doré
Plot à souder CuZn, sous-nickelé et étamé
Boîtier CuZn, sous-nickelé et étamé
2. Caractéristiques mécaniques
Raccordement avec connecteurs mâles USB 2410 07,
2410 08, 2431, 2480
3. Electrical data
Résistance de contact ≤ 30 mΩ
Courant assigné ≤ 1 A
Tension assignée 30 V AC
Tension d’essai 500 V/60 s
Résistance d’isolement ≥ 10
8
Ω
Verpackung: im Tablett
Packaging: in tray
Emballage: en tableau
www.lumberg.com 03/2007
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
2410 01 4 200
*a
*a Leiterplattenlayout
printed circuit board layout
modèle de la carte imprimée
USB-2.0-Steckverbinder
USB 2.0 connectors
Connecteurs USB 2.0
