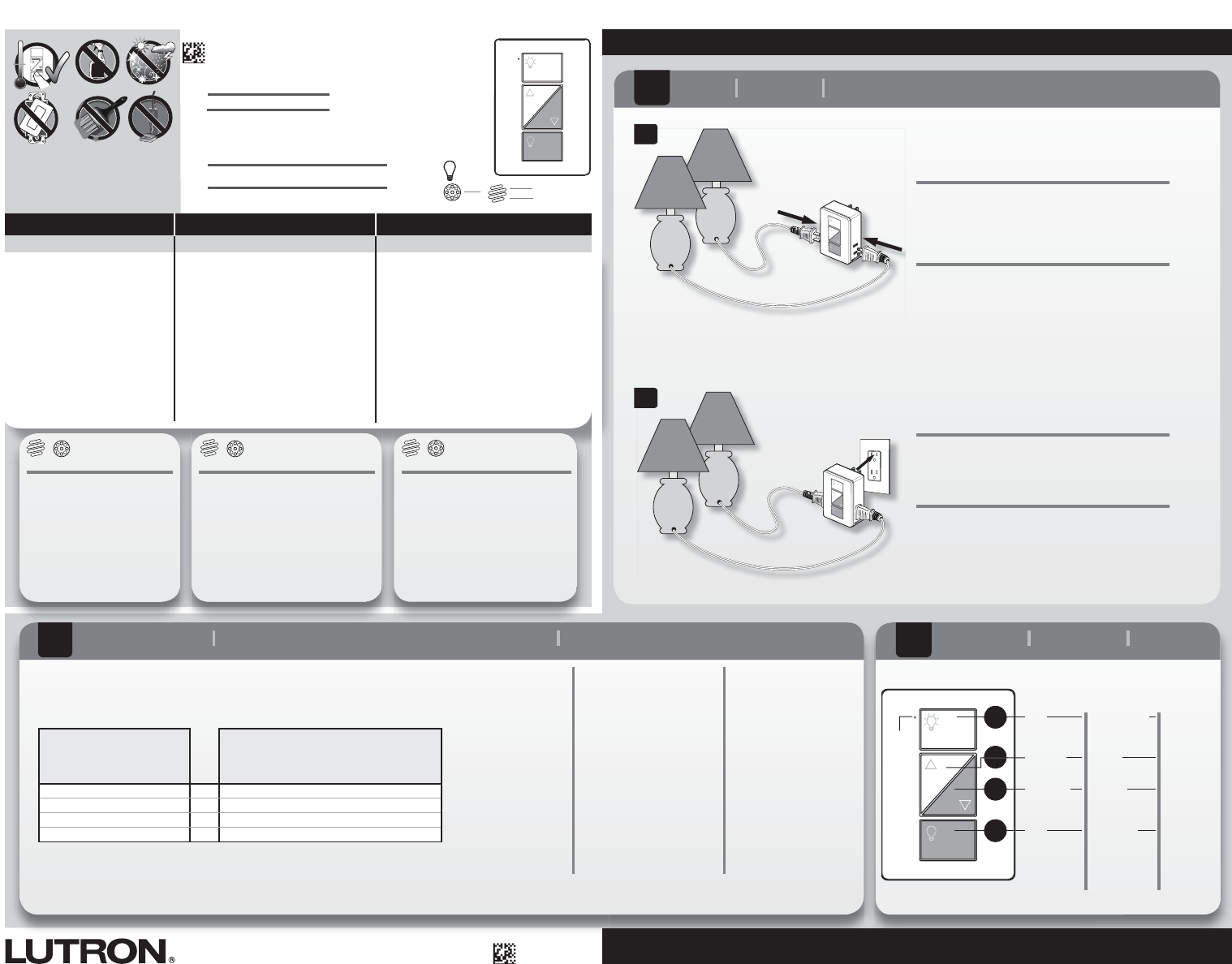

Instructions / Assembly

Lutron Electronics Co., Inc.,
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
0301684 Rev. B
11/2013
0301684 Rev. B
11/2013
Lt El t i C I
A
B
Example
If you have two 24 W
CFL bulbs installed (Total
CFL Wattage = 48 W), you
may add up to 100W of
incandescent or halogen
lighting.
Ejemplo
Si se tienen dos focos lámpara
 uorescente compacta
autobalastrada (LFCA) de
24 W instalados (potencia
LFCA total = 48 W), usted
puede agregar hasta 100 W
de iluminación halógena o
incandescente.
Exemple
Si que deux ampoules
AFC de 24 W chacune
sont utilisées (puissance
AFC totale = 48W), vous
pouvez ajouter un maximum
de 100W d’ampoules à
incandescence ou halogènes.
1. CAUTION: Use only with
dimmable screw-in CFL, LED,
halogen, or incandescent
lamps. To avoid overheating
and possible damage to other
equipment, DO NOT USE to
control motor-driven appliances
or transformer-supplied
appliances.
2. Install in accordance with all
national and local electrical
codes.
1. ATTENTION : Utilisez seulement avec
intensité réglable vis-à AFC, DEL, halogène
ou lampes à incandescence. Pour éviter la
surchauffe et ne pas endommager d’autres
appareils, NE PAS UTILISER pour contrôler
un appareil motorisé ou alimenté par
transformateur.
2. Effectuez l’installation conformément à tous
les codes d’électricité locaux et nationaux.
Important Notes:
Notas importantes:
Remarques importantes :
Read before installing. Lire avant l’installation
1. PRECAUCIÓN: Utilizar únicamente
con los siguientes focos roscados y
atenuables: LFCA, LED, halógenos
o incandescentes. Para evitar
recalentamientos y posibles daños a
otros equipos, NO LO UTILICE para
controlar electrodomésticos a motor o
con transformador.
2. Realice la instalación de acuerdo con
todos los códigos eléctricos nacionales
y locales.
Lea antes de instalar .
32 °F - 104 °F (0 °C - 40 °C)
Only | Solamente | Seulement
PD-3PCL 120 V~ 50 / 60 Hz
When using CFLs or LEDs with
this dimmer, only bulbs marked
or rated as DIMMABLE and on the
compatible list can be used.
For a complete list of compatible
DIMMABLE CFLs and LEDs please
visit
www.lutron.com/dimcflled
LEDCFL
Cuando emplee lámparas  uorescentes
compactas autobalastradas o LED con este
atenuador, sólo podrá utilizarlos si están
marcados o clasi cados como ATENUABLES y
en la lista compatible.
Para obtener una lista completa de focos
ATENUABLES lámpara fluorescente
compacta autobalastrada y LED compitables ,
visite www.lutron.com/dimcflled
LEDLFCA
Pour l’utilisation d’ampoules ACF ou à DEL
avec ce gradateur, seules les ampoules
conçues pour gradateur estampillées
«DIMMABLE» et qui sont sur la liste
des ampoules compatibles peuvent être
utilisées.
Pour obtenir la liste complète des ampoules
AFC et à DEL compatibles et estampillées
«DIMMABLE», visitez le site
www.lutron.com/dimcflled
DELAFC
A
Turn the lamp on and plug the lamp cord into
either Plug-In Dimmer receptacle.
Note: Both receptacles dim together
Enciende la lámpara y enchufe el cable de la
lampara en cualquiera receptáculo del atenuador
de enchufe.
Nota: Ambos receptáculos atenúan en conjunto
Tourner la lampe brancher la fiche du cordon de
l’lampe dans l’une ou l’autre prise du gradateur
enfichable.
Note: Les deux prise s’atténue ensemble
2
Derating chart
Tabla de reducción de la capacidad normal
Tableau de déclassement de charges
CFL/LED Total Wattage
LFCA/LED Potencia total
AFC/DEL Puissance totale
Incandescent/Halogen Total Wattage
Incandescente/halógeno Potencia total
Incandescent/halogène Puissance totale
0 W + 300 W
1 W – 33 W + 200 W
34 W – 66 W + 100 W
67 W – 100 W + 0 W
Help | Aide | Ayuda 1.800.523.9466 U.S.A. | Canadá | Caribbean | E.U.A. | Caribe | É.-U. | Caraïbes | www.lutron.com
300 W
LED
DEL
LFC
A
CFL
AFC
INC /
HAL
100 W
1
Install
Instalar
Installer
PicoR
Fermé
IL
3
Opération
R
L
N
ApagueOff
On
Raise
Lower
Encender
Subir
Bajar
Ouvert
Hausser
Baisser
F
Help | Aide | Ayuda +1.888.235.2910 México | Mexique | +1.610.282.3800 Others | Otros | Autres | www.lutron.com
OperaciónOperation
B
Insert the plug of the Plug-In Dimmer into the
wall outlet
Inserte el enchufe del atenuador de enchufe en
el tomacorriente de pared.
Brancher la fiche du gradateur enfichable dans la
prise murale.
Mixing bulb types
(using a combination
of CFL/LED, and
Incandescent/Halogen
bulbs) reduces
maximum wattage as
shown in the chart
to the left.
La combinación de tipos
de focos diferentes (uso
combinado de lámparas
fluorescentes compactas
autobalastradas/LED e
incandescentes/halógenos)
reduce la potencia máxima,
como se muestra a la
izquierda.
L’utilisation d’ampoules
de différents types (une
combinaison d’ampoules
incandescentes ou
halogènes et d’ampoules
AFC ou à DEL) réduit la
puissance maximale selon
les indications du tableau
sur la gauche.
1
1
49
49
°F
°F
65
°C
°C
149 °F
65 °C
Plug-in Dimmer
Atenuador enchufable
Gradateur enfi chable
Off State Power Draw < 1/2 W
Consumo de potencia en el estado
de APAGADO < 1/2 W
Puissance absorbée en état Off < 1/2 W
