User`s manual
Table Of Contents
- 75KV_FULLNBv10.pdf
- C O N T E N T
- Chapter 1 INTRODUCTION
- 1-1 ITEM LIST CHECKUP
- 1-2 processor
- 1-3 chipset
- 1-4 memory
- 1-5 bios
- 1-6 multi-i/o function
- 1-7 form factor
- 1-8 acユ97 codec function
- 1-9 MISCELLANOUS
- 1-10.1 motherboard layout --- 75kv
- 1-10.2 motherboard layout --- 75kv-X
- 1-11 CHIPSET DIAGRAM
- Chapter 2 HARDWARE SETUP
- 2-1 CPU INSTALLATION
- 2-2 amd socket A (SOCKET 462) PROCESSOR
- 2-3 CPU FREQUENCY
- 2-4 jumper definitions
- 2-5 connectors
- 2-5.1 J3 AND J4
- 2-5.2 CHASSIS PANEL CONNECTOR
- 2-5.3 ATX POWER SUPPLY CONNECTOR
- 2-5.4 SECOND USB CONNECTOR
- 2-5.5 PS/2 MOUSE AND PS/2 KEYBOARD
- 2-5.6 IRQ DESCRIPTION
- 2-6 VOICE DIAGNOSIS TECHNOLOGY FOR 75KV-X
- Chapter 3 SOFTWARE SETUP
- 3-1 ABOUT SUPPORT CD
- 3-2 HARDWARE MONITOR INSTALLATION
- 3-3 VIA CHIPSET DRIVER INSTALLATION (4-IN-1 DRIVER)
- 3-4 ACユ97 AUDIO CODEC INSTALLATION
- Chapter 4 BIOS Setup
- 4-1 INTRODUCE THE BIOS
- 4-2 WHAT IS BIOS SETUP
- 4-3 HOW TO RUN BIOS SETUP
- 4-4 WHAT IS CMOS
- 4-5 WHAT IS POST
- 4-6 BIOS UPGRADE
- 4-6.1 BEFORE UPGRADE BIOS
- 4-6.2 UPGRADE PROCESS
- 4-7 CMOS SETUP UTILITY
- 4-8 STANDARD CMOS SETUP
- 4-9 ADVANCED BIOS FEATURES
- 4-10 ADVANCED CHIPSET FEATURES
- 4-11 INTEGRATED PERIPHERALS
- 4-12 POWER MANAGEMENT SETUP
- 4-13 PNP / PCI CONFIGURATION
- 4-14 PC HEALTH STATUS
- 4-15 FREQUENCY/VOLTAGE CONTROL
- 4-16 LOAD FAIL-SAFE DEFAULTS
- 4-17 LOAD OPTIMIZED DEFAULTS
- 4-18 SET SUPERVISOR / USER PASSWORD
- 4-19 SAVE & EXIT SETUP
- 4-20 EXIT WITHOUT SAVING
- C O N T E N T
15
MAGIC-PRO MP-7VIP-A
3.3V (default)

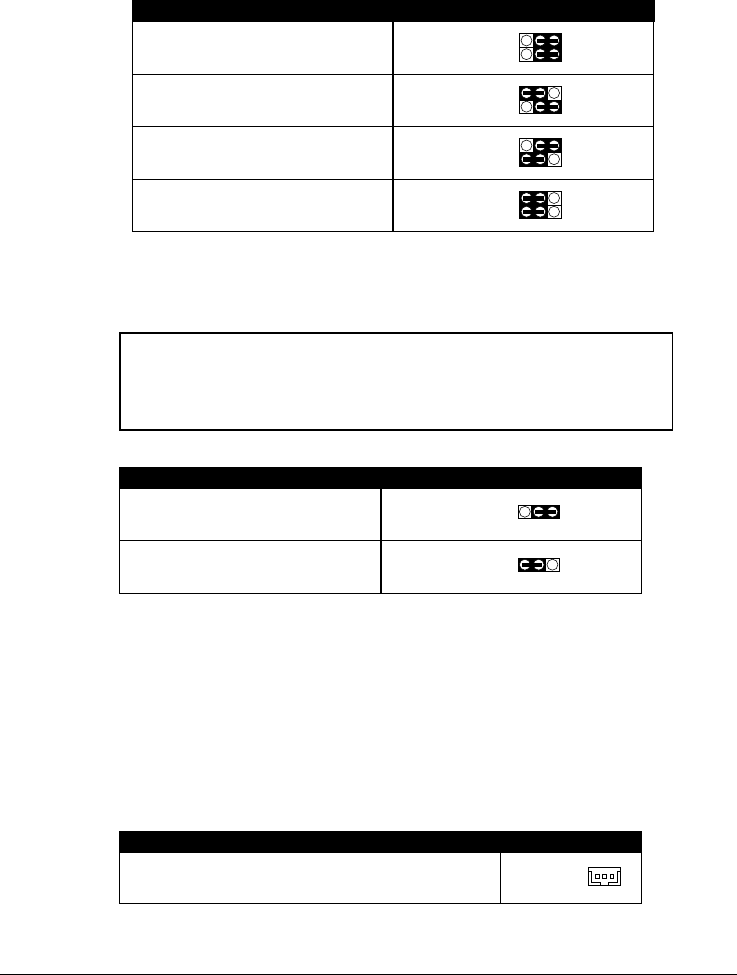

JP10/JP11: VIO SELECT
1 3
1 3
JP10
JP11
3.4V
1 3
1 3
JP10
JP11
3.5V
1 3
1 3
JP10
JP11
3.6V
1 3
1 3
JP10
JP11
VIO allows you to select the voltage supplied to the DRAM,
chipset, AGP, PCI, and the CPU’s I/O buffer. The default voltage
(3.3V) should be used unless processor overclocking requires
a higher voltage.
NOTE! Using a higher voltage may help when overclocking
but may result in the shortening of your computer
components’s life. It is strongly recommended that you
leave this setting on its default.
Clear CMOS Data
Retain Data (default)
JBAT1: CLEAR CMOS DATA
JBAT1
1 3
JBAT1
1 3
A battery must be used to retain the motherboard configuration
in CMOS RAM.
NOTE : You can clear CMOS by shorting 2-3 pin when the
system is POWER OFF. Then, return to 1-2 pin
position (default). It may damage the motherboard if
clearing the CMOS in POWER ON status. Unplug
the power cord from power supply before clearing
CMOS will be a best bet for user.
Connect the Wake On LAN signal from LAN card
to WOL1
WOL1 : WAKE ON LAN (WOL) FUNCTION
WOL1
NOTE: For support WOL function, the ATX power supply
must provide at least 5V / 720mA standby current.
