User`s manual
Table Of Contents
- 75KV_FULLNBv10.pdf
- C O N T E N T
- Chapter 1 INTRODUCTION
- 1-1 ITEM LIST CHECKUP
- 1-2 processor
- 1-3 chipset
- 1-4 memory
- 1-5 bios
- 1-6 multi-i/o function
- 1-7 form factor
- 1-8 acユ97 codec function
- 1-9 MISCELLANOUS
- 1-10.1 motherboard layout --- 75kv
- 1-10.2 motherboard layout --- 75kv-X
- 1-11 CHIPSET DIAGRAM
- Chapter 2 HARDWARE SETUP
- 2-1 CPU INSTALLATION
- 2-2 amd socket A (SOCKET 462) PROCESSOR
- 2-3 CPU FREQUENCY
- 2-4 jumper definitions
- 2-5 connectors
- 2-5.1 J3 AND J4
- 2-5.2 CHASSIS PANEL CONNECTOR
- 2-5.3 ATX POWER SUPPLY CONNECTOR
- 2-5.4 SECOND USB CONNECTOR
- 2-5.5 PS/2 MOUSE AND PS/2 KEYBOARD
- 2-5.6 IRQ DESCRIPTION
- 2-6 VOICE DIAGNOSIS TECHNOLOGY FOR 75KV-X
- Chapter 3 SOFTWARE SETUP
- 3-1 ABOUT SUPPORT CD
- 3-2 HARDWARE MONITOR INSTALLATION
- 3-3 VIA CHIPSET DRIVER INSTALLATION (4-IN-1 DRIVER)
- 3-4 ACユ97 AUDIO CODEC INSTALLATION
- Chapter 4 BIOS Setup
- 4-1 INTRODUCE THE BIOS
- 4-2 WHAT IS BIOS SETUP
- 4-3 HOW TO RUN BIOS SETUP
- 4-4 WHAT IS CMOS
- 4-5 WHAT IS POST
- 4-6 BIOS UPGRADE
- 4-6.1 BEFORE UPGRADE BIOS
- 4-6.2 UPGRADE PROCESS
- 4-7 CMOS SETUP UTILITY
- 4-8 STANDARD CMOS SETUP
- 4-9 ADVANCED BIOS FEATURES
- 4-10 ADVANCED CHIPSET FEATURES
- 4-11 INTEGRATED PERIPHERALS
- 4-12 POWER MANAGEMENT SETUP
- 4-13 PNP / PCI CONFIGURATION
- 4-14 PC HEALTH STATUS
- 4-15 FREQUENCY/VOLTAGE CONTROL
- 4-16 LOAD FAIL-SAFE DEFAULTS
- 4-17 LOAD OPTIMIZED DEFAULTS
- 4-18 SET SUPERVISOR / USER PASSWORD
- 4-19 SAVE & EXIT SETUP
- 4-20 EXIT WITHOUT SAVING
- C O N T E N T
19
MAGIC-PRO MP-7VIP-A
123456789101112131415

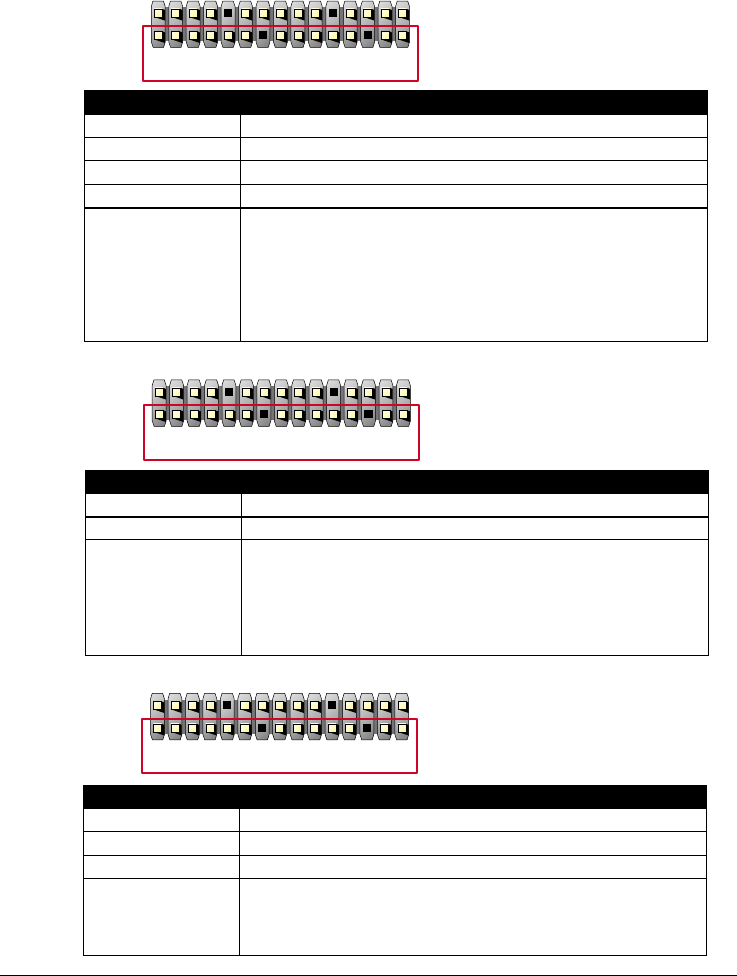

J3
J4
PIN 1 SPEAKER SIGNAL
SPEAKER CONNECTOR
PIN 2 NONE
PIN 3 GND
PIN 4 +5V
DESCRIPTION
This SPEAKER connector connects to the case-
mounted speaker. Two sources (LINE OUT and
SPEAKER) allow you to hear system beeps and
warnings. Only SPEAKER allows you to hear system
beeps before the integrated audio has been properly
initialized.
1234567 8 9 10 11 12 13 14 15
J3
J4
PIN 5 RESET SIGNAL
RESET SWITCH CONNECTOR
PIN 6 GND
DESCRIPTION
RESET SWITCH connector connects to the case-
mounted reset switch for rebooting your system
without having to turn off your power switch. This is
a preferred method of reboot to prolong the life of
the system's power supply.
1234567891011 12 13 14 15
J3
J4
PIN 8 +5V
POWER LED CONNECTOR
PIN 9 NONE
PIN 10 GND
DESCRIPTION
This Power LED connector connects the system
power LED, which lights when the system is
powered on and blinks when it is in sleep mode.
