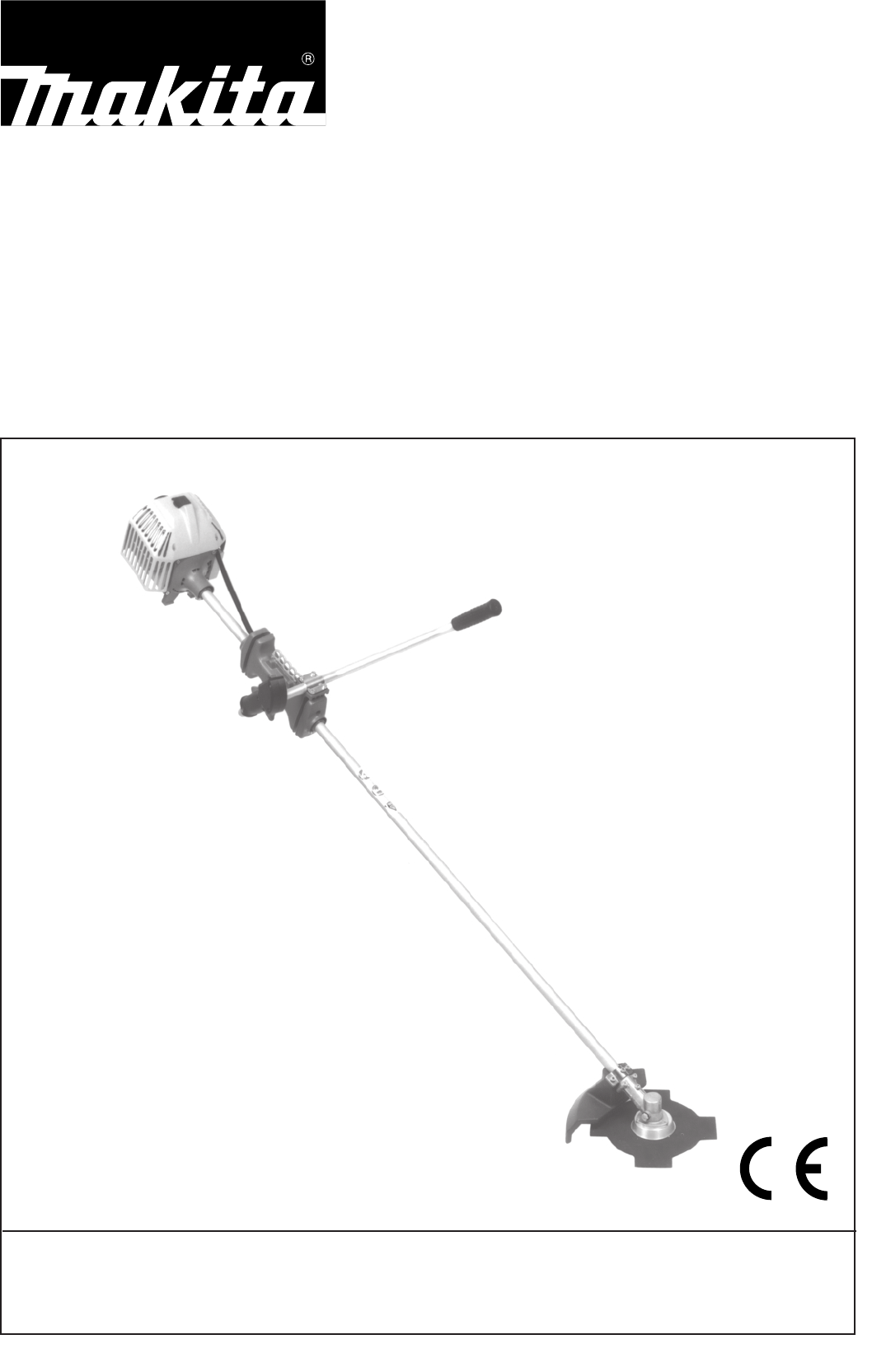

Gebruiksaanwijzing DBC 340 Let op: Lees voor de eerste inbedrijfname deze gebruiksaanwijzing zorgvuldig door en neem alle veiligheidsvoorschriften in acht.
Hartelijk dank voor uw vertrouwen! Inhoudsopgave Wij willen graag dat u een tevreden MAKITA-klant bent. U heeft u keuze laten vallen op een der modernste MAKITA motorzeisen. EU-conformiteitsverklaring ............................................... 2 Verpakking .......................................................................... 2 Omvang van de levering .................................................... 3 Verklaring van de symbolen ..............................................
Omvang van de levering 3 2 1 4 1. Motorzeis 2. Schoudergordel 3. 4-tandsmes slagmes 4. Beschermkap 5. Werktuigbescherming (niet afgebeeld) 6. Onderhoudsgereedschap (niet afgebeeld) 7.
VEILIGHEIDSVOORSCHRIFTEN Algemene voorschriften Om een veilig gebruik te garanderen moet degene die het apparaat bedient altijd deze gebruiksaanwijzing te lezen, om zich met de werking ervan vertrouwd te maken (1). Onvoldoende geïnstrueerde gebruikers kunnen zichzelf en anderen door ondeskundig gebruik in gevaar brengen. - De motorzeis alleen uitlenen aan personen met ervaring in het gebruik van een motorzeis. De gebruiksaanwijzing dient daarbij overhandigd te worden.
De omgang met brandstoffen / tanken - - - - - Bij het aftanken van de motorzeis moet de motor afgezet worden (11). Roken en open vuur niet toegestaan (5). Laat de motor afkoelen alvorens te tanken. Brandstoffen kunnen oplosmiddelachtige substanties bevatten. Huid- en oogcontact met mineraalolieprodukten vermijden. Draag bij het aftanken handschoenen. Vervang en reinig beschermende kleding regelmatig. Adem de brandstofdampen niet in.
- De motorzeis alleen met schoudergordel gebruiken, en deze vóór aanvang van de werkzaamheden aanbrengen. Een goede afstelling van de schoudergordel is noodzakelijk, om onnodig vermoeid raken te voorkomen. De motorzeis nooit met één hand bedienen. - Bij het werken met de motorzeis deze altijd met beide handen vasthouden (10). Let er voordurend op dat u stavig staat! - De motorzeis moet zodanig gehante erd worden dat er geen uitlaatgassen ingeademd kunnen worden.
Werkomstandigheden en -techniek - Alleen bij goed zicht en goede verlichting werken. In de winter bijzonder letten op gladheid, nattigheid, ijs en sneeuw (uitglijgevaar). Zorg ervoor dat u stabiel staat. - Nooit boven schouderhoogte maaien. - Nooit staande op een ladder werken. - Nooit met de motorzeis in een boom klimmen en werkzaamheden uitvoeren. - Nooit werken op een onstabiele on dergrond. - Het maaibereik van vreemde voorwerpen, b.v. stenen, ontdoen.
Opslag - - - - De motorzeis veilig in een droge ruimte opslaan en de beschermkap voor metalen snijwerktuigen aanbrengen. Berg de motorzeis ontoegankelijk voor kinderen op. Bij langere opslag de motorzeis door een MAKITA servicewerkplaats grondig laten nakijken en een onderhoudsbeurt laten ondergaan. Bij langere opslag van de motorzeis moet de brandstoftank geheel worden leeggemaakt en de vergasser leeggedraaid.
Technische specificaties DBC 340 Cilinderinhoud Boring Slag Nominaal vermogen vlgs. ISO 8893 Nominaal toerental Max. motortoerental bij een ééndelig metalen snijwerktuig 1) Max. toerental van de gereedschapsas bij een ééndelig metalen snijwerktuig 1) Stationair toerental Koppeltoerental Vergasser (membraanvergasser) Ontsteking Bougie Elektrodenafstand Geluidsniveau LWA av vlgs. ISO 10884 2) Geluidsdruk LpA av op de werkplek vlgs. ISO 7917 2) Zwaaiversnelling ah,w vlgs.
INBEDRIJFNAME Montage van de buishandgreep 4 c a . 1 STOP c m 3 ATTENTIE: De motorzeis mag alleen na volledige montage en controle worden gestart! 1 A ATTENTIE: Bij alle werkzaamheden aan de motorzeis te allen tijde de motor afzetten, de bougiestekker eraf trekken en werkhandschoenen dragen! 2 - De schroeven (A/1) en het buishandgreepklemstuk (A/2) vindt u in de bijpakking. - Buishandgreep (A/3) zoals afgebeeld in de buishandgreepconsole (A/4) leggen (de knik in de buis ca.
De bevestigingsplaat (A/1) heeft, afhankelijk van de keuze van snijgereedschap (snoersnijkop of metalen snijgereedschappen), een bepaalde montagepositie. De beschermkap kan in hoge of lage positie gemonteerd worden. STOP Positie (A) moet gekozen worden bij gebruik van de snoersnijkop (A/3).
Montage van de snoerkop Vóór het monteren van de snoerkop in elk geval de motor uitschakelen en de bougiestekker aftrekken. STOP Bij gebruik van de snoerkop de beschermkap met bevestigingsplaat in de montagestand (A) zetten (zie „Montage van de beschermkap“)! Het snoermes moet beslist gemonteerd worden. (Zie „Montage van het snoermes“)! 9 E 2 - De bevestigingsmoer (E/1) met de klok mee van de as afschroeven. Drukschijf (D/2) afnemen.
Brandstof / olie mengsel Brandstof 40:1 HUID- EN OOGCONTACT VERMIJDEN! 50:1 + A 1000 cm3 (1 liter) 5000 cm3 (5 liter) 10000 cm3 (10 liter) 100:1 HP 100 25 cm3 125 cm3 250 cm3 20 cm3 100 cm3 200 cm3 10 cm3 50 cm3 100 cm3 Met brandstoffen dient voorzichtig en zorgvuldig te worden omgegaan. Brandstoffen kunnen stoffen bevatten die als oplosmiddel werken. Alleen in goed geventileerde ruimten of in de open lucht tanken.
Aanleggen van de draagriem 4 C 3 D - Schoudergordel over beide schouders leggen, zodat de heupplaat (C/3) aan de rechterzijde hangt. - Schoudergordel zodanig afstellen dat de borstplaat (C/4) op de borstkas rust. - Met de borstriemen de hoogte van de heupplaat zodanig afstellen dat de bevestigingshaak ongeveer een handbreedte boven het heupbot zit. - Voor het openen van de schoudergordel borstplaten van elkaar nemen. Schoudergordel en borstplaten kunnen dan snel afgelegd worden.
Motor starten 5 Voorschriften voor ongevalpreventie in acht nemen! De motorzeis mag alleen na volledige montage en controle worden gestart! B Starten - Op minstens 3 m afstand van de plek waar getankt wordt. - In een veilige positie gaan staan en de motorzeis zó neerleggen, dat het snijgereedschap de grond of andere voorwerpen niet aanraakt. - Chokehendel (B/5) tot aan de aanslag uittrekken. - Motorzeis met een hand, zoals afgebeeld, vasthouden.
REPARATIE EN ONDERHOUDSTAKEN ATTENTIE: Bij alle werkzaamheden aan de motorzeis te allen tijde de motor afzetten, de bougiestekker eraf trekken en beschermende handschoenen dragen! STOP ATTENTIE: De motorzeis mag alleen na volledige montage en controle worden gestart! Periodieke onderhouds- en reingingsvoorschriften Voor een lange levensduur en ter voorkoming van schade moeten de hieronder vermelde onderhoudswerkzaamheden regelmatig uitgevoerd worden.
Starterkabel vernieuwen STOP 5 - 2 1 A B Vier schroeven (A/1) losdraaien en de starterkabel (A/2) afnemen. - 4 3 Schroef (B/3) eruitdraaien en met schijf (B/4) verwijderen. Als de starterkabel niet stuk is, moet de remveer worden ontspand. ATTENTIE: Gevaar van verwonding! Die remveer kan eruit springen. Vóór het aftrekken van de kabeltrommel (B/5) het starterhuis met een lap afdekken. - - De kabeltrommel (B/5) er voorzichtig aftrekken. - Oude kabelresten verwijderen.
Luchtfilter schoonmaken ATTENTIE: 13 Om verwondingen aan de ogen te vermijden, vuildeeltjes er niet uitblazen. STOP - Sterk vervuilde luchtfilters in lauwwarm water met een gewoon afwasmiddel uitwassen. - Bij grove vervuiling vaker schoonmaken (meermaals per dag), daar alleen een zuivere luchtfilter garandeert een optimale werking van de motor. - Vóór het aanbrengen van de luchtfilter: aanzuigopening op eventueel erin gevallen vuildeeltjes controleren. Deze met een kwast verwijderen.
Uitlaatdemperschroeven controleren 1 3 STOP 4 2 A B - Achtung: De schroeven van de geluiddemper mogen niet aangedraaid worden zolang de motor heet is! - Schroeven (A/1) losdraaien. - Snapsluitingen (A/2) oplichten en de afdekkap (A/3) iets oplichten en naar bezijden zwenken. Schroeven van de geluiddemper (B/4) met sleutel op loszitten controleren. Bij loszitten handvast aandraaien. (Opgelet: niet te strak aandraaien).
Werkplaatsservice, reservedelen en garantie Onderhoud en reparaties Onderhoud en reparatie van moderne motorzeisen evenals de veiligheidsgevoelige hoofdonderdelen vereisen een gekwalificeerde vakopleiding en een van speciaal gereedschap en testapparatuur voorziene gespecialiseerde werkplaats. MAKITA adviseert daarom alle niet in deze gebruiksaanwijzing omschreven werkzaamheden door een MAKITA service-werkplaats uit te laten voeren.
Aantekeninge 21
Makita Werkzeug GmbH Postfach 70 04 20 D-22004 Hamburg Germany 22 Wijzigingen voorbehouden Form: 995 704 207 (1.
