Technische specificaties
DBC 340
1)
Bij gebruik van MAKITA snoerkoppen wordt het geoorloofde maximumtoerental van de snoerkoppen niet overschreden.
2)
Opgaves houden in gelijke delen rekening met de bedrijfstoestanden stationair en maximum toerental.
3)
Bij maximaal vermogen
Cilinderinhoud cm
3
33
Boring mm 37
Slag mm 31
Nominaal vermogen vlgs. ISO 8893 kW 1,6
Nominaal toerental 1/min 9.000
Max. motortoerental
bij een ééndelig metalen snijwerktuig
1)
1/min 13.500
Max. toerental van de gereedschapsas
bij een ééndelig metalen snijwerktuig
1)
1/min 10.800
Stationair toerental 1/min 2.500
Koppeltoerental 1/min 3.300
Vergasser (membraanvergasser) Typ WALBRO WT-387
Ontsteking Typ Transistorontsteking
Bougie Typ CHAMPION RCJ6Y
Elektrodenafstand mm 0,5 - 0,8
Geluidsniveau L
WA av
vlgs. ISO 10884
2)
dB (A) 108
Geluidsdruk L
pA av
op de werkplek vlgs. ISO 7917
2)
dB (A) 98
Zwaaiversnelling a
h,w
vlgs. ISO 7916
2)
- rechter handvat (stationair / max. toerental) m/s
2
3,1 / 3,5
- linker handvat (stationair / max. toerental) m/s
2
3,8 / 5,0
Brandstofverbruik vlgs. ISO 8893
3)
kg/h 0,72
Specifiek gebruik vlgs. ISO 8893
3)
g/kWh 450
Brandstoftankinhoud l 0,5
Mengverhouding (brandstof/MAKITA 2-takt-olie)
- bij gebruik van MAKITA-olie 50 : 1
- bij gebruik van MAKITA HP 100 olie 100 : 1
- bij gebruik van andere oliën 40 : 1
Overbrengingsverhouding tandwielkast 1 : 1,25
Maten: lengte / breedte / hoogte mm 1890 / 670 / 470
Gewicht (zonder plastic beschermkap en snijgereedschap) kg 6,7
1
2
5
10
6
8
9
11
17
12
20
19
13
15
14
16
18
7
21
4
3
Typeplaatje
Bij bestellen van reserveonderdelen opgeven!
DBC 340
2002 123456
22045 Hamburg
Germany
387.000.600
Serienummer
Bouwjaar

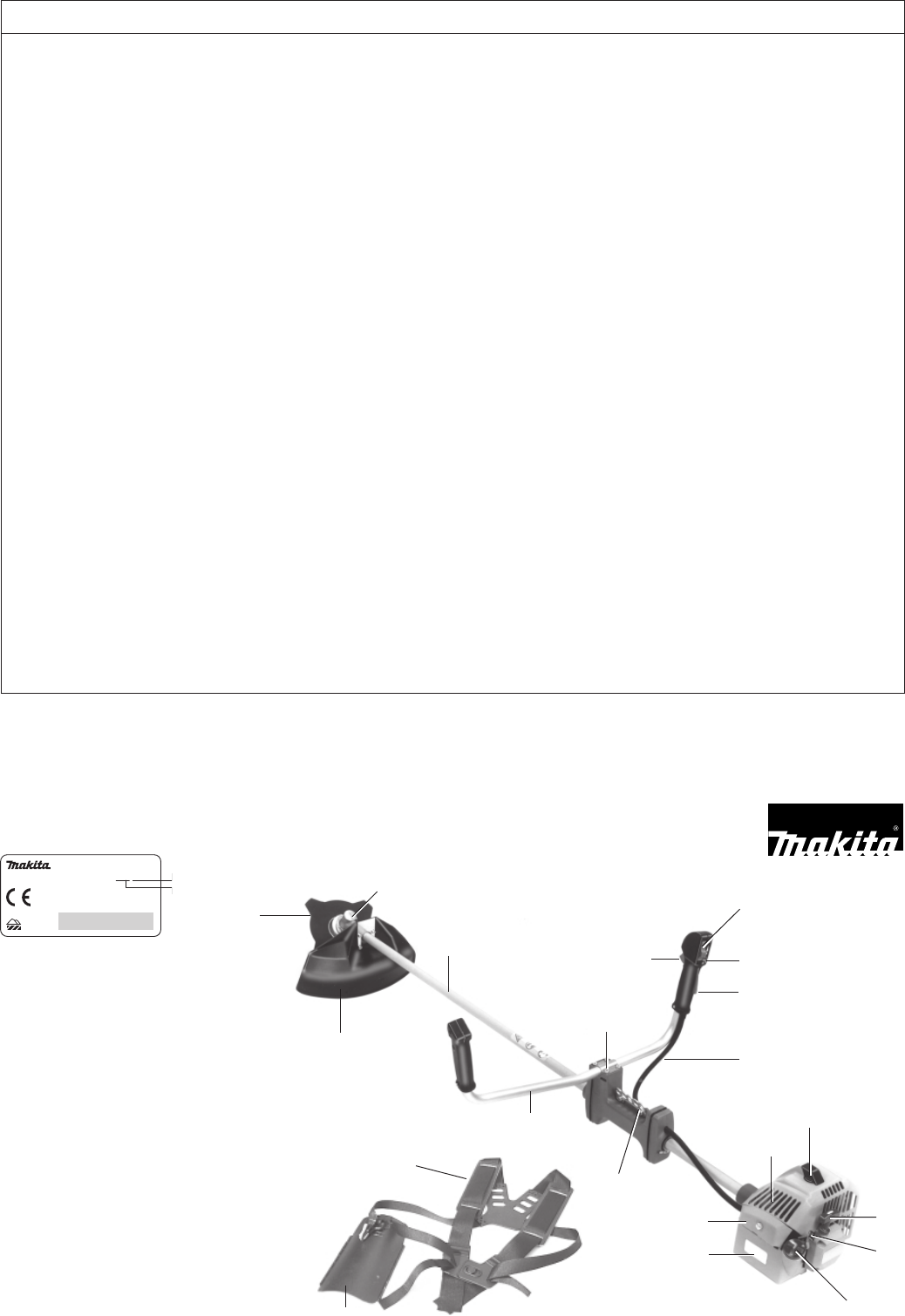

Benaming van de onderdelen
1 Snijgereedschap
2 Konisch drijfwerk
3 Beschermkap (Bescherminrichting)
4 Draagbuis
5 Buishandgreep
6 Gashefboom (Gashendel)
7 Kortsluitschakelaar (Start/Stopschakelaar)
8 Veiligheidssperknop (Gashendelblokkering)
9 Bowdenkabelgeleiding
10 Kleminrichting buishandgreep
11 Gatenprofiel bevestiging schoudergordel
12 Tankdop
13 Bougiekap
14 Startergreep
15 Afdekkap met koelluchtsleuven
16 Typeplaatje
17 Choke
18 Luchtfilter (achter luchtfilterdeksel)
19 Schoudergordel
20 Heupbescherming
21 Halfgasvastzetter
