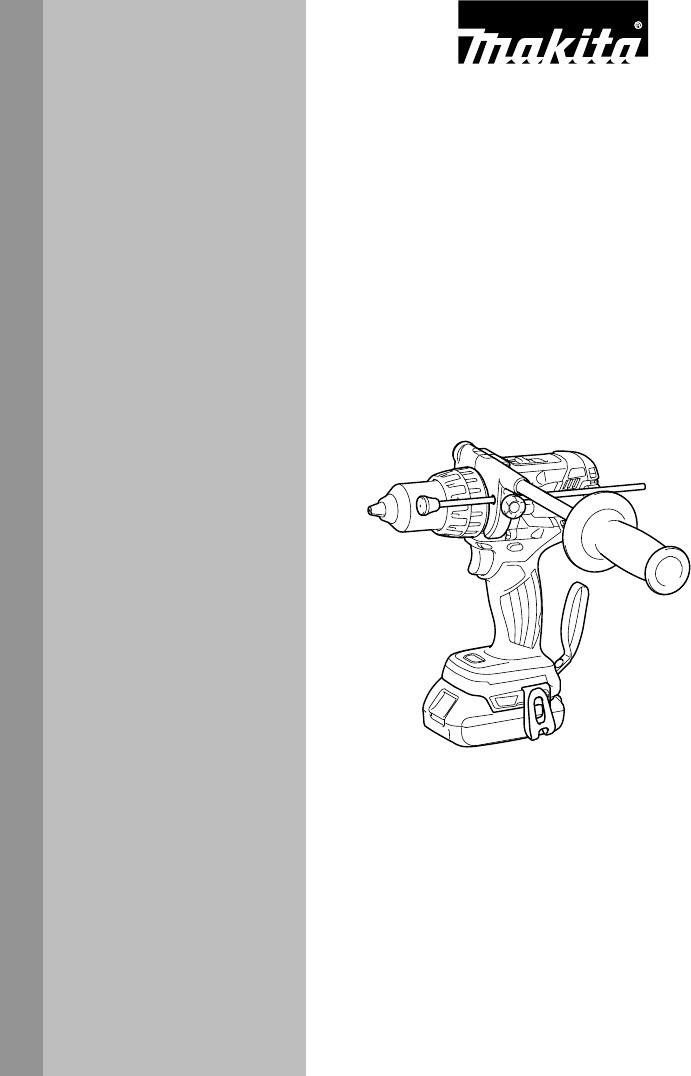

INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Cordless Hammer Driver Drill Perceuse Percussion-Visseuse sans Fil Rotomartillo Atornillador Inalámbrico XPH07 014695 IMPORTANT: Read Before Using. IMPORTANT: Lire avant usage. IMPORTANTE: Leer antes de usar.
ENGLISH (Original instructions) SPECIFICATIONS Model XPH07 Drilling into concrete 16 mm (5/8") Drilling into steel 13 mm (1/2") Capacities Drilling into wood 76 mm (3") Fastening wood screw 10 mm x 90 mm (3/8" x 3-1/2") Fastening machine screw 6 mm (1/4") High (2) 0 - 2,100 /min No load speed (RPM) Blows per minute Low (1) 0 - 550 /min High (2) 0 - 31,500 /min Low (1) 0 - 8,250 /min Overall length 205 mm (8-1/8") Net weight 2.4 kg (5.4 lbs) Rated voltage 2.7 kg (5.9 lbs) D.C.
and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. Battery tool use and care 24. Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. 25. Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire. 26.
5. 6. 7. 8. 9. 10. 4. If electrolyte gets into your eyes, rinse them out with clear water and seek medical attention right away. It may result in loss of your eyesight. 5. Do not short the battery cartridge: (1) Do not touch the terminals with any conductive material. (2) Avoid storing battery cartridge in a container with other metal objects such as nails, coins, etc. (3) Do not expose battery cartridge to water or rain.
Lithium-ion batteries with a star marking are equipped with a protection system. This system automatically cuts off power to the tool to extend battery life. The tool will automatically stop during operation if the tool and/or battery are placed under one of the following conditions: • Overloaded: The tool is operated in a manner that causes it to draw an abnormally high current. In this situation, release the switch trigger on the tool and stop the application that caused the tool to become overloaded.
When the LED display lights up but the tool does not work even with a recharged battery cartridge, cool down the tool fully. If the condition does not change, have the tool repaired by a Makita local service center. • Reversing switch action • Switch action • • CAUTION: Before installing the battery cartridge into the tool, always check to see that the switch trigger actuates properly and returns to the "OFF" position when released.
Selecting the action mode • ASSEMBLY CAUTION: Always set the ring correctly to your desired mode mark. If you operate the tool with the ring positioned halfway between the mode marks, the tool may be damaged. 1 • CAUTION: Always be sure that the tool is switched off and the battery cartridge is removed before carrying out any work on the tool. Installing side grip (auxiliary handle) 1. Action mode changing ring 2. Arrow 2 1. Protrusion 2. Arm 3. Groove 4. Grip pole 5.
First, slide the action mode change lever so that it points to the marking. The adjusting ring can be aligned in any torque levels for this operation. Be sure to use a tungsten-carbide tipped bit. Position the bit at the desired location for the hole, then pull the switch trigger. Do not force the tool. Light pressure gives best results. Keep the tool in position and prevent it from slipping away from the hole. Do not apply more pressure when the hole becomes clogged with chips or particles.
Drilling operation OPTIONAL ACCESSORIES CAUTION: • Pressing excessively on the tool will not speed up the drilling. In fact, this excessive pressure will only serve to damage the tip of your bit, decrease the tool performance and shorten the service life of the tool. • There is a tremendous force exerted on the tool/bit at the time of hole break through. Hold the tool firmly and exert care when the bit begins to break through the workpiece.
MAKITA LIMITED ONE YEAR WARRANTY Warranty Policy Every Makita tool is thoroughly inspected and tested before leaving the factory. It is warranted to be free of defects from workmanship and materials for the period of ONE YEAR from the date of original purchase. Should any trouble develop during this one year period, return the COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers.
FRANÇAIS (Mode d’emploi original) SPÉCIFICATIONS Modèle XPH07 Perçage du béton 16 mm (5/8") Perçage de l’acier 13 mm (1/2") Capacités Perçage du bois 76 mm (3") Serrage d’une vis à bois 10 mm x 90 mm (3/8" x 3-1/2") Serrage d’une vis de mécanique 6 mm (1/4") Grande (2) 0 - 2 100 /min Vitesse à vide (RPM) Nombre de frappes par minute Réduite (1) 0 - 550 /min Grande (2) 0 - 31 500 /min Réduite (1) 0 - 8 250 /min Longueur totale 205 mm (8-1/8") Poids net 2,4 kg (5,4 lbs) Tension nomin
été conçu, il effectuera un travail de meilleure qualité et de façon plus sécuritaire. 18. N'utilisez pas l'outil électrique s'il n'est pas possible de mettre sa gâchette en position de marche et d'arrêt. Un outil électrique dont l'interrupteur est défectueux représente un danger et doit être réparé. 19. Débranchez la fiche de la source d'alimentation et/ou retirez le bloc-piles de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique.
6. 7. clous, vis ou autres petits objets métalliques qui risquent d'établir une connexion entre les bornes. La mise en court-circuit des bornes de batterie peut causer des brûlures ou un incendie. 27. Dans des conditions d'utilisation inadéquates de la batterie, il peut y avoir fuite d'électrolyte; évitez tout contact avec ce liquide. En cas de contact accidentel, rincez avec beaucoup d’eau. Si le liquide pénètre dans vos yeux, il faut aussi consulter un médecin.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion. 4. Si l'électrolyte pénètre dans vos yeux, rincezles à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue. 5. Ne court-circuitez pas la batterie: (1) Ne touchez les bornes avec aucun matériau conducteur.
Système de protection de la batterie (batterie lithium-ion marquée d’une étoile) État du voyant DEL Puissance restante de la batterie 1. Étoile 1 Environ 50 % ou plus De 20 à 50 % environ 012128 Les batteries lithium-ion marquées d’une étoile sont équipées d’un système de protection. Ce système coupe automatiquement l’alimentation de l’outil pour augmenter la durée de vie de la batterie.
La pression sur la gâchette n'est pas possible lorsque le levier inverseur se trouve en position neutre. Allumage de la lampe avant 1. Lampe Changement de vitesse • 1 014709 • ATTENTION: • Evitez de regarder directement le faisceau lumineux ou sa source. Appuyez sur la gâchette pour allumer la lampe. La lampe demeure allumée tant que la pression sur la gâchette est maintenue. La lampe s'éteint de 10 à 15 secondes après la libération de la gâchette.
Pour le mode de rotation avec percussion, tournez l'anneau de sorte que la flèche pointe vers l'indication de l'anneau. Pour le mode de rotation avec embrayage, tournez l'anneau de sorte que la flèche pointe vers l'indication de l'anneau. Utilisez toujours la poignée latérale pour assurer votre sécurité. Insérez la poignée latérale de façon à ce que la rainure sur le bras s'engage dans une des rainures sur l'outil. Serrez ensuite la poignée en la tournant dans le sens des aiguilles d'une montre.
qu'il ne glisse à l'extérieur du trou. N'appliquez pas davantage de pression lorsque le trou est bouché par les copeaux et particules. Faites plutôt tourner l'outil au ralenti, puis retirez partiellement le foret du trou. En répétant cette opération quelques fois, le trou se débouchera et vous pourrez poursuivre le perçage normalement. L'utilisation de la barre de profondeur ajustable permet de percer des trous de même profondeur.
Un foret coincé peut se retirer en plaçant l'inverseur sur la direction opposée. Il faut alors faire très attention car l'outil risque de reculer brusquement si vous ne le tenez pas fermement. • Lorsque vous travaillez sur de petites pièces, fixez-les toujours dans un étau ou à l’aide d’un outil de retenue similaire. • Si l'outil est utilisé de manière continue jusqu'à ce que la batterie soit déchargée, laissez-le reposer 15 minutes avant de poursuivre l'opération avec une batterie fraîche.
GARANTIE LIMITÉE D’UN AN MAKITA Politique de garantie Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d’usine. Nous garantissons qu’il sera exempt de défaut de fabrication et de vice de matériau pour une période d’UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d’un an, veuillez retourner l’outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita.
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo Capacidades XPH07 Taladrado en concreto 16 mm (5/8") Taladrado en acero 13 mm (1/2") Taladrado en madera 76 mm (3") Fijación de tabique de madera 10 mm x 90 mm (3/8" x 3-1/2") Fijación de tornillo de maquinaria 6 mm (1/4") Alta (2) 0 - 2 100 r/min Velocidad sin carga (RPM) Golpes por minuto Baja (1) 0 - 550 r/min Alta (2) 0 - 31 500 r/min Baja (1) 0 - 8 250 r/min Longitud total 205 mm (8-1/8") Peso neto 2,4 kg (5,4 lbs) Ten
Mantenimiento y uso de la herramienta eléctrica 17. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica adecuada hará un trabajo mejor a la velocidad para la que ha sido fabricada. 18. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reemplazada. 19.
26. Cuando no se esté usando el cartucho de la batería, manténgalo alejado de otros objetos metálicos, como sujetapapeles (clips), monedas, llaves, clavos, tornillos u otros objetos pequeños de metal los cuales pueden actuar creando una conexión entre las terminales de la batería. Cerrar el circuito de las terminales de la batería puede causar quemaduras o incendios. 27. En condiciones de mal uso, podrá escapar líquido de la batería; evite tocarlo. Si lo toca accidentalmente, enjuague con agua.
3. Si el tiempo de operación se ha acortado en exceso, deje de operar de inmediato. Podría correrse el riesgo de sobrecalentamiento, posibles quemaduras e incluso explosión. 4. En caso de que ingresen electrolitos en sus ojos, enjuáguelos bien con agua limpia y consulte de inmediato a un médico. Podría perder la visión. 5. No cortocircuite el cartucho de batería: (1) No toque las terminales con ningún material conductor.
Sistema de protección de batería (batería de ión de litio con marca de estrella) Estado de las luces indicadoras 1. Marca de estrella 1 Capacidad restante de la batería Alrededor de 50% o más Alrededor de 20% a 50% 012128 Las baterías de ión de litio con una marca de estrella están equipadas con un sistema de protección. Este sistema corta en forma automática el suministro de energía a la herramienta para prolongar la vida útil de la batería.
Esta herramienta tiene un conmutador de inversión para cambiar la dirección de giro. Presione hacia dentro la palanca del conmutador de inversión del lado A para giro hacia la derecha o del lado B para giro hacia la izquierda. Cuando la palanca del conmutador de inversión esté en la posición neutral, no se podrá apretar el gatillo interruptor. Iluminación de la lámpara delantera 1. Lámpara 1 Cambio de velocidad 014709 PRECAUCIÓN: • No mire a la luz ni vea la fuente de luz directamente.
Esta herramienta tiene un anillo de cambio del modo de accionamiento. Seleccione entre los tres modos uno apropiado para las necesidades de su trabajo utilizando este anillo. Para giro solamente, gire el anillo de forma que la flecha que hay en el cuerpo de la herramienta apunte hacia la marca del anillo. Para giro con percusión, gire el anillo de forma que la flecha apunte hacia la marca del anillo. Para giro con embrague, gire el anillo de forma que la flecha apunte hacia la marca del anillo.
auxiliar) y sujete la herramienta firmemente por la empuñadura lateral y empuñadura del interruptor durante las operaciones. En caso contrario podrá resultar en la pérdida del control de la herramienta y posiblemente graves heridas. En primer lugar, deslice la palanca de cambio del modo de accionamiento de manera que apunte a la marca . El anillo de ajuste puede estar alineado en cualquier nivel de torsión para esta operación. Asegúrese de utilizar una broca de punta de carburo de tungsteno.
• Si utiliza la herramienta continuamente hasta descargar el cartucho de batería, deje descansar la herramienta durante 15 minutos antes de proceder con una batería fresca. MANTENIMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento. • Nunca use gasolina, bencina, diluyente (tíner), alcohol o sustancias similares. Puede que esto ocasione grietas o descoloramiento.
GARANTÍA LIMITADA MAKITA DE UN AÑO Ésta Garantía no aplica para México Política de garantía Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original.
< USA only > WARNING Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are: • lead from lead-based paints, • crystalline silica from bricks and cement and other masonry products, and • arsenic and chromium from chemically-treated lumber.
