Installation Guide

2
using a battery backup system remove cover plate to
access LED load wires and follow battery backup wiring
instructions (Fig. 5). Reinstall cover plate after wiring.
8. Tuck all wires and wire nuts into fixture junction
box and secure cover to junction box
phillips head screw.
9. To clean fixture use a small amount of water on a
cloth and wipe lens. Do not use chemicals on the
lens as this could cause damage.
10. Turn on power and energize the fixture.
Accessories
For surface mount and other kits, order the following:
Catalog # Description
FPEQ Flat Panel Earthquake Clip Accessory
FPSURF14 Flat Panel 1x4 Surface Mount Kit Accessory
FPSURF22 Flat Panel 2x2 Surface Mount Kit Accessory
FPSURF24 Flat Panel 2x4 Surface Mount Kit Accessory
FPSUS2 Flat Panel 2x2 Suspension Kit Accessory
5-YEAR LIMITED WARRANTY
THE FOLLOWING WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES,
WHETHER EXPRESS, IMPLIED OR STATUTORY INCLUDING, BUT NOT LIMITED TO, ANY
WARRANTY OF MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
Eaton warrants to customers that, for a period of five years from the date of purchase,
Eaton products will be free from defects in materials and workmanship. The obligation of
Eaton under this warranty is expressly limited to the provision of replacement products. This
warranty is extended only to the original purchaser of the product. A purchaser’s receipt or
other proof of date of original purchase acceptable to Eaton. This is required before warranty
performance shall be rendered. This warranty does not apply to Eaton products that have been
altered or repaired that have been subjected to neglect, abuse, misuse or accident (including
shipping damages). This warranty does not apply to products not manufactured by Eaton
which have been supplied, installed, and/or used in conjunction with Eaton products. Damage
to the product caused by replacement bulbs or corrosion or discoloration of brass components
are not covered by this warranty.
LIMITATION OF LIABILITY:
IN NO EVENT SHALL EATON BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES (REGARDLESS OF THE FORM OF ACTION, WHETHER IN CONTRACT,
STRICT LIABILITY, OR IN TORT INCLUDING NEGLIGENCE), NOR FOR LOST PROFITS; NOR SHALL
THE LIABILITY OF EATON FOR ANY CLAIMS OR DAMAGE ARISING OUT OF OR CONNECTED
WITH THESE TERMS OR THE MANUFACTURE, SALE, DELIVERY, USE, MAINTENANCE, REPAIR OR
MODIFICATION OF EATON PRODUCTS, OR SUPPLY OF ANY REPLACEMENT PARTS THEREFORE,
EXCEED THE PURCHASE PRICE OF EATON PRODUCTS GIVING RISE TO A CLAIM. NO LABOR
CHARGES WILL BE ACCEPTED TO REMOVE OR INSTALL FIXTURES.
To obtain warranty service, please contact Eaton, at 1-800-334-6871, press option 2 for
Customer Service, or via e-mail [e-mail] and include the following
information:
• Name, address and telephone number
• Date and place of purchase
• Catalog and quantity purchase
• Detailed description of problem
All returned products must be accompanied by a Return Goods Authorization Number issued
by the Company and must be returned freight prepaid. Any product received without a Return
Goods Authorization Number from the Company will be refused. Eaton is not responsible for
merchandise damaged in transit. Repaired or replaced products shall be subject to the terms
of this warranty and are inspected when packed. Evident or concealed damage that is made
in transit should be reported at once to the carrier making the delivery and a claim filed
with them.
Reproductions of this document without prior written approval of Eaton are strictly prohibited.
For assistance, call 1-800-334-6871 or e-mail us at [e-mail]
Printed in China
ARTICLES NÉCESSAIRES
(à acheter séparément)
• Tournevis cruciforme
• Tournevis à tête plate
• Coupe-fils
• Marteau
• Lunettes de sécurité
• Pince à dénuder
• Échelle
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
• Lisez et suivez ces instructions.
• Respectez tous les avertissements, y compris les avertissements ci-dessous ET ceux
qui sont inscrits sur l’étiquette d’avertissement.
• Conservez ces instructions et ces avertissements.
• Risque d’incendie/de choc électrique. Si vous n’êtes pas qualifié, consultez
un électricien.
• Fixez un fil de mise à la terre au luminaire pour éviter le risque de chocs électriques.
• Avant toute installation ou entretien, coupez l’électricité du panneau central de
disjoncteurs ou de fusibles.
• Les bords peuvent être coupants. Manipulez avec précaution.
CAUTION
• Modèle de connexion: Raccordez les luminaires à une source
d’alimentation de 120/277volts, 60Hz. Tout autre raccordement annule la garantie.
• L’appareil d’éclairage doit être installé par un électricien ou une personne
chevronnée en câblage domestique. Le système électrique et la méthode de
connexion électrique de l’appareil d’éclairage doivent être conformes au Code
national de l’électricité et aux codes locaux du bâtiment.
• Après la mise à l’essai, cet équipement a été déclaré conforme aux limites établies
pour un dispositif numérique de catégorie A en vertu de la section 15 des règlements
de la FCC. Ces limites sont conçues pour assurer une protection raisonnable
contre toute interférence nuisible dans une installation résidentielle.
Cet équipement génère, utilise et dégage de l’énergie radiofréquence. S’il n’est
pas installé et utilisé conformément aux instructions, il est susceptible de créer des
interférences nuisibles aux communications radio. Toutefois, il n’est absolument
pas garanti qu’aucune interférence ne se produira dans une installation donnée.
Si l’équipement crée des inter férences nuisibles à la réception d’émissions de radio
ou de télévision (pour le savoir, allumez-le et éteignez-le), il est
conseillé à l’utilisateur d’essayer d’éliminer ces interférences en adoptant une ou
plusieurs des mesures suivantes:
- Réorientez ou déplacez l’antenne réceptrice.
- Augmentez la distance entre l’équipement et le récepteur.
- Branchez l’équipement sur la prise électrique
d’un circuit autre que celui sur lequel
le récepteur est branché.
- Demandez de l’aide au distributeur ou à un
technicien radio ou TV qualifié.
AVERTISSEMENT : Les réglementations de la
FCC mentionnent que toute modification
ou altération apportée à cet équipement n’étant
pas expressémentapprouvée par le fabricant peut
annuler le droit de l’utilisateur à faire
fonctionner cet équipement.
CONSERVEZ CES INSTRUCTIONS.
Pour montage sur grille en T
1. Mettez l’alimentation électrique hors tension depuis
la boite de fusibles ou de disjoncteurs principale.
Ouvrez soigneusement l’emballage et déballez le
panneau.
2. Repérez le couvercle de la boite de jonction et
retirez-la en utilisant un tournevis à tête cruciforme
(Fig. 1).
3. Retirez les entrées défonçables nécessaires au
câblage d’alimentation.
4. Repérez l’emplacement d’installation du panneau
sur la grille.
Remarque: Les poids des luminaires sont indiqués
ci-dessous. Assurez-vous que l’emplacement de la
grille est conçu pour supporter le poids du luminaire
AVERTISSEMENT
FRANÇAIS

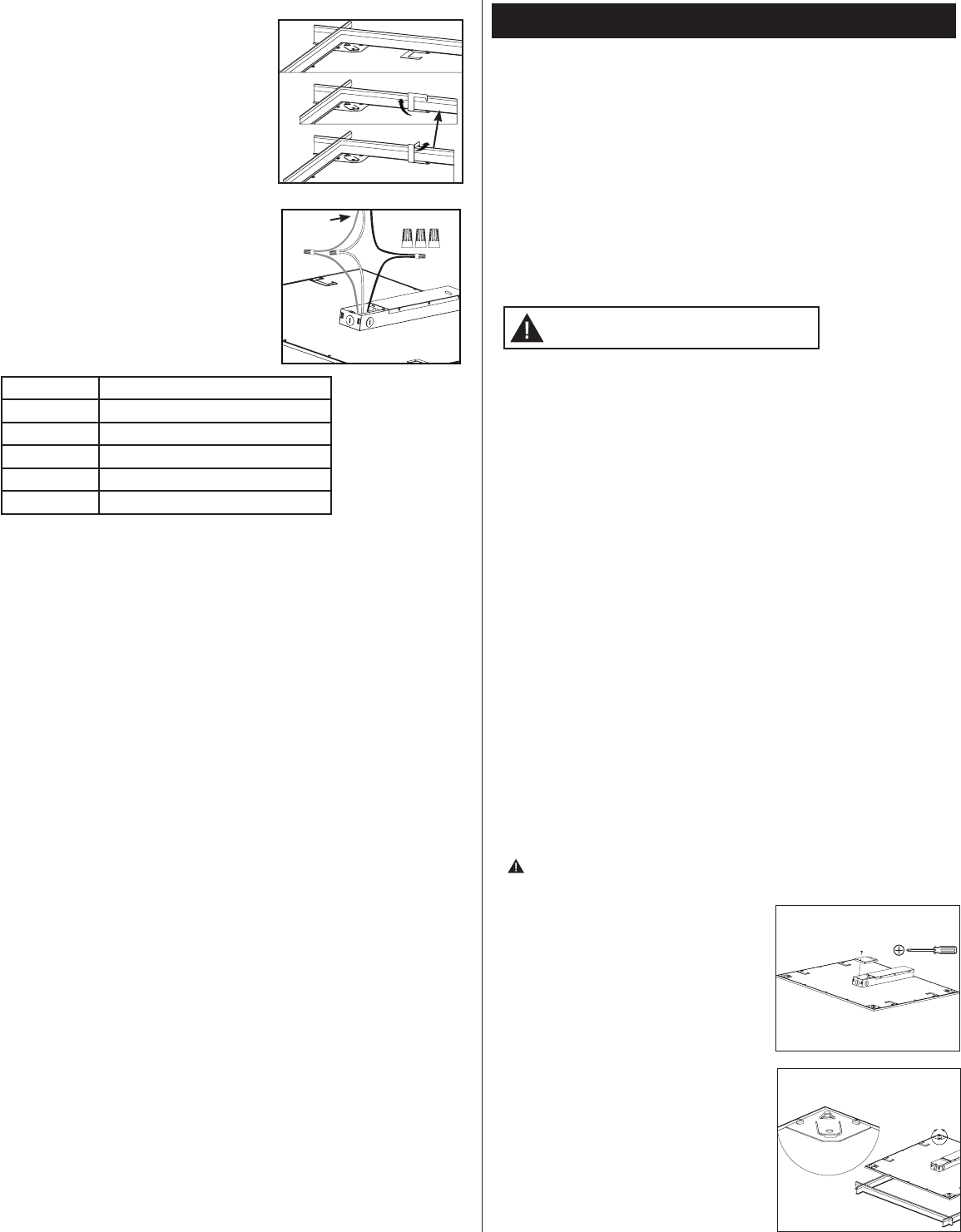

Fig. 5
Wire nuts (3)
supply
black
white
ground
For battery backup,
access LED wires here
Fig. 4
Fig. 1
Fig. 2
