Operation Manual

MI 3321 MultiservicerXA Controle apparaten volgens NEN3140
10
4 Controle apparaten volgens NEN3140
4.1 PE-beschermingsleiding
a) Instellen metingen of test
- Selecteer 'Apparaatcontrole' in het hoofdmenu en vervolgens 'Enkelvoudige test'.
- Selecteer de functie 'PE-beschermingsleiding'.
- Stel de parameters in.

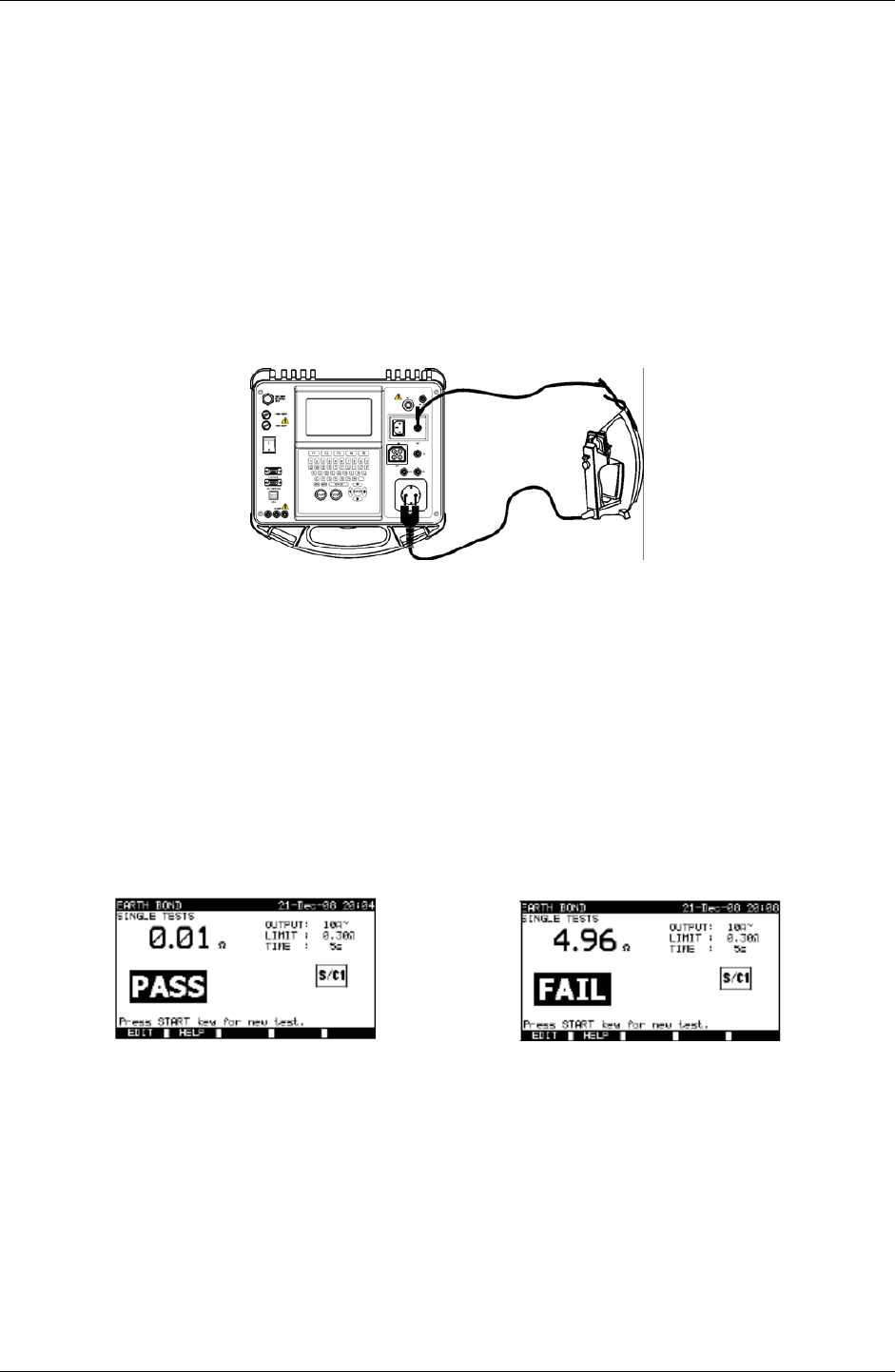

b) Aansluittekening
Meting van de aardingsweerstand bij een klasse 1-testobject
c) Zo wordt de meting uitgevoerd
- Sluit het testobject op het testapparaat aan.
- Sluit de testkabel aan op de S/C1-uitgang van het instrument.
- Sluit de S/C1-kabel aan op aanraakbare metalen delen van het testobject (zie
bovenstaande afbeelding)
- Druk op de Start-toets om de meting te starten.
d) Resultaten
Voorbeelden van de resultaten van de PE-beschermingsleiding
Links: resultaat voor een meting met positieve uitslag
Rechts: resultaat voor een meting met negatieve uitslag
