Instructions for use / assembly instructions

Installazione
*INSTALLATION*
40

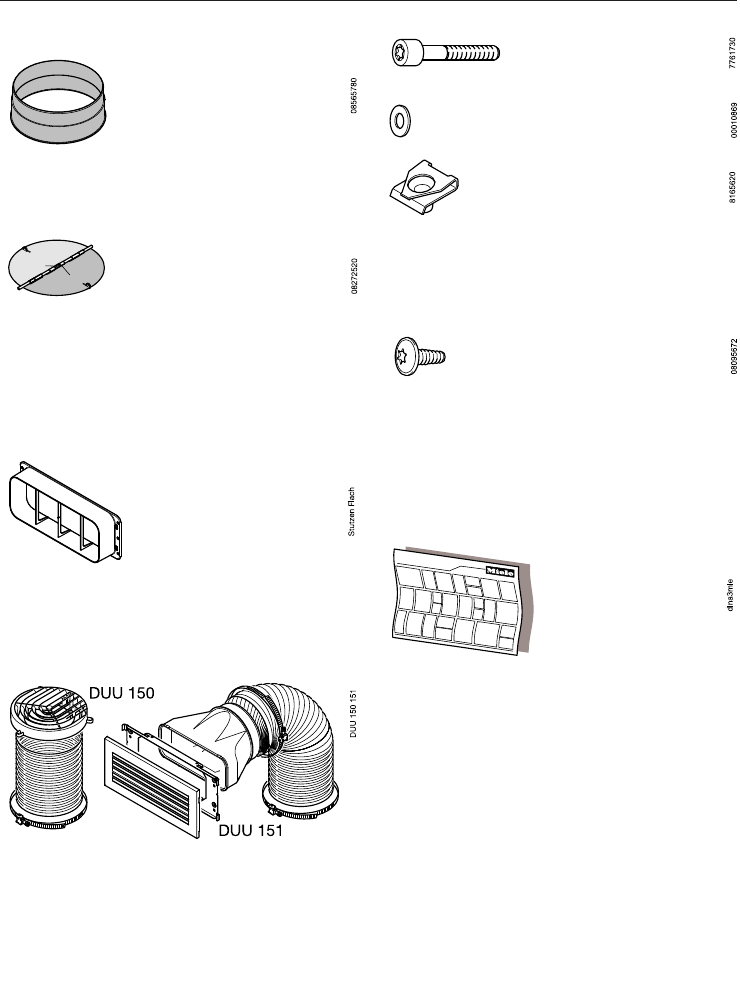

Materiale per l’installazione
1manicotto di sfiato per un tubo di
sfiato150mm
1valvola di ritenuta da montare nel
manicotto di sfiato del gruppo motore
(non per funzionamento a ricircolo). A
seconda del modello la valvola a farfal-
la potrebbe già essere montata.
1manicotto per collegare un canale
piatto verso il retro o di lato (solo se-
rie...EXTA)
Kit di modifica per funzionamento a
ricircolo (non in dotazione, accessorio
acquistabile, v. “Dati tecnici”). Il kit di
modifica comprende griglia, tubo fles-
sibile in alluminio e fascette.
4viti M5x40mm, 4rondelle, 4dadi
inseribiliM5 per fissare la cappa aspi-
rante a un controsoffitto
10viti M4x8mm per fissare la cappa
aspirante e negli apparecchi della se-
rie...EXT per fissare un canale piatto e
la copertura sull’alloggiamento
Conservare i seguenti pezzi:
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
Schema di montaggio
