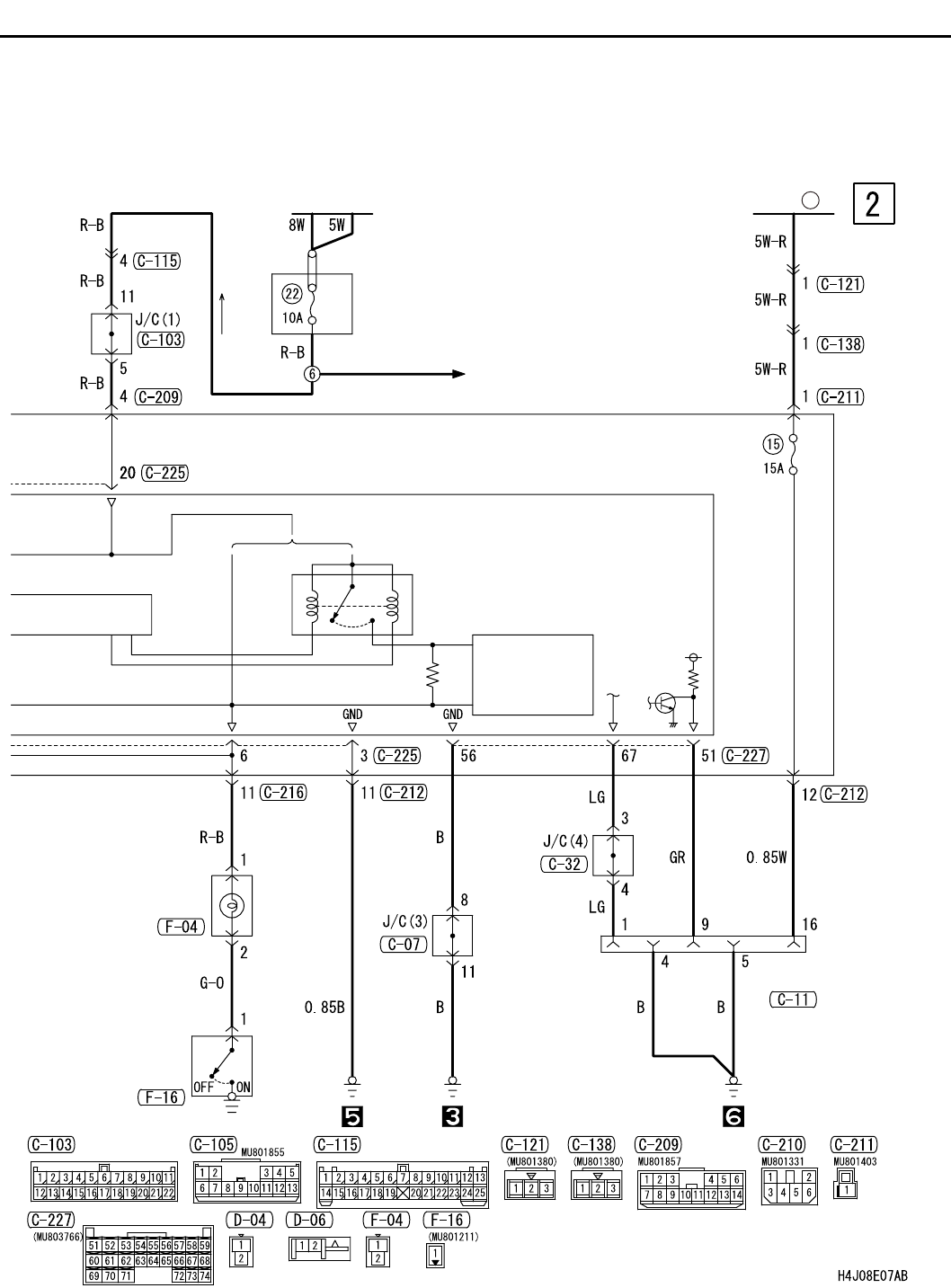

ROOM LAMP AND LUGGAGE COMPARTMENT LAMP <SEDAN (RHD)>
CIRCUIT DIAGRAMS
90-129
RELAY
BOX
BATTERY
1
FUSIBLE
LINK
·FRONT FOG LAMP
·HEADLAMP
·TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER
·TURN-SIGNAL LAMP
AND HAZARD
WARNING LAMP
·WINDSHIELD
WIPER AND WASHER
WITHOUT
KEYLESS ENTRY
WITH
KEYLESS ENTRY
LOAD
DETERMINATION
CIRCUIT
KEEP RELAY
TRUNK LID
LATCH
SWITCH
LUGGAGE
COMPARTMENT
LAMP
DIAGNOSIS
CONNECTOR
Wire colour code
B : Black LG : Light green G : Green L : Blue
W : White Y : Yellow SB : Sky blue BR : Brown
O : Orange GR : Gray R : Red P : Pink V : Violet
