ROOM LAMP AND LUGGAGE COMPARTMENT LAMP <SEDAN (RHD)>
CIRCUIT DIAGRAMS
90-130

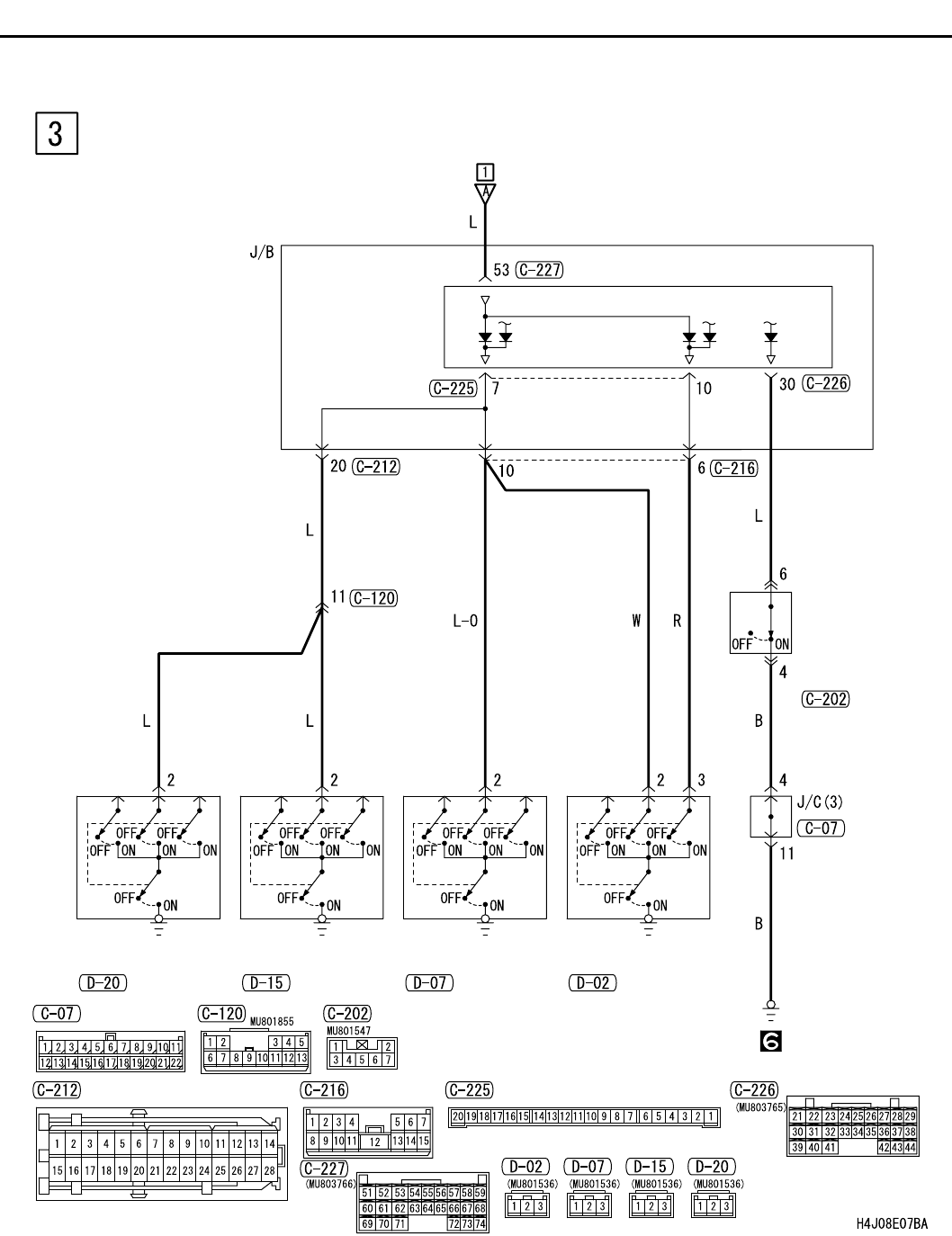

ROOM LAMP AND LUGGAGE COMPARTMENT LAMP <SEDAN (RHD)> (CONTINUED)
COMBINATION
METER
KEY
REMINDER
SWITCH
(WHEN
REMOVING
KEY: ON)
ETACS-
ECU
J/B SIDE
DOOR
SWITCH
(FRONT: LH)
DOOR
SWITCH
(REAR: LH)
DOOR
SWITCH
DOOR
SWITCH
(FRONT: RH)(REAR: RH)
