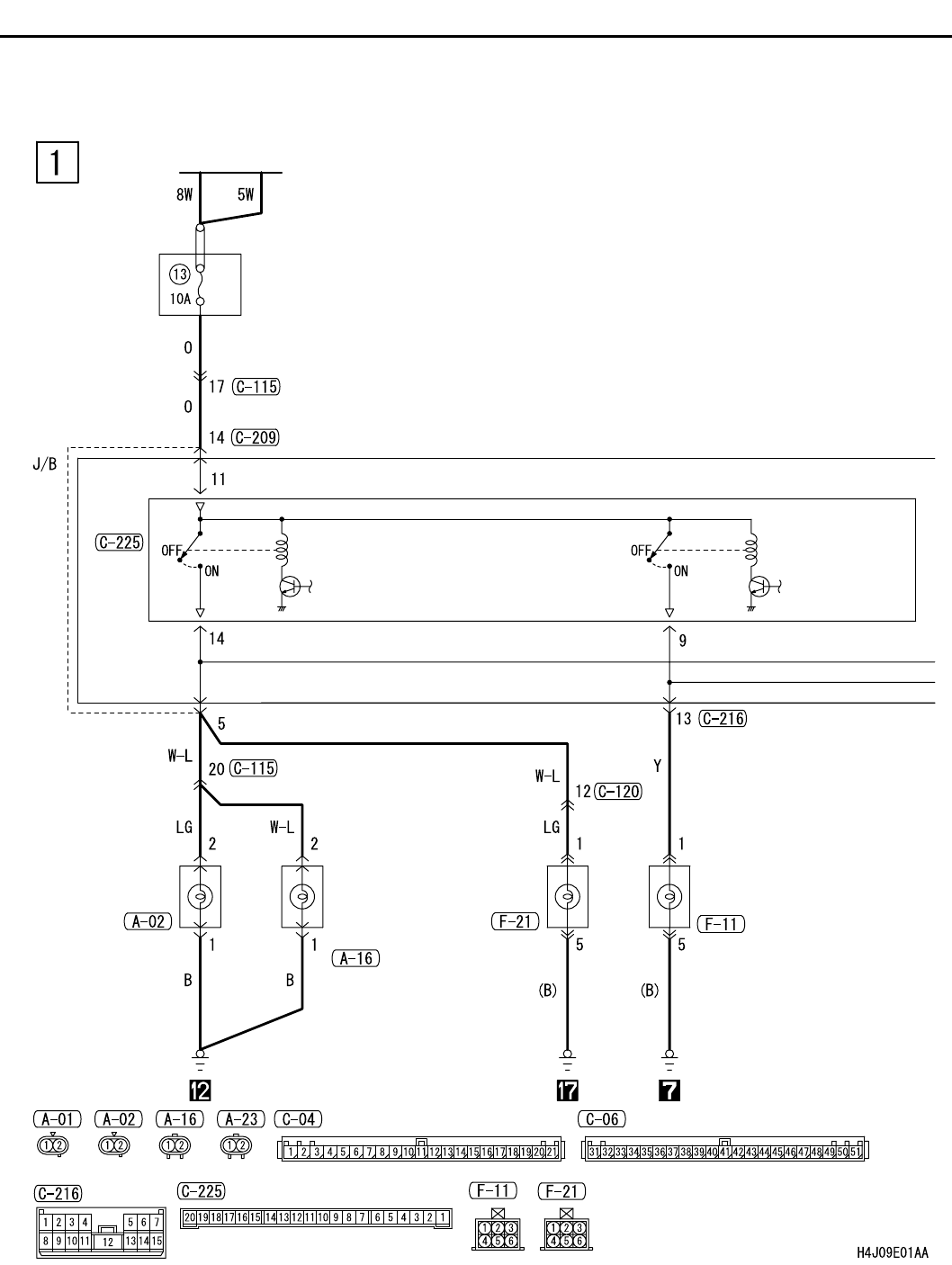

TURN SIGNAL LAMP AND HAZARD LAMP <RHD>
CIRCUIT DIAGRAMS
90-162
TURN SIGNAL LAMP AND HAZARD LAMP <RHD>
M1901002900762
BATTERY
RELAY
BOX
SIDE TURN
SIGNAL LAMP
TURN-SIGNAL
LAMP RELAY: LH
( )
(LH)
ETACS-
ECU
TURN-SIGNAL
LAMP RELAY: RH
( )
FRONT
TURN
SIGNAL
LAMP
(LH)
REAR
COMBINATION
LAMP
(RH)
REAR
COMBINATION
LAMP
(LH)
J/B SIDE
