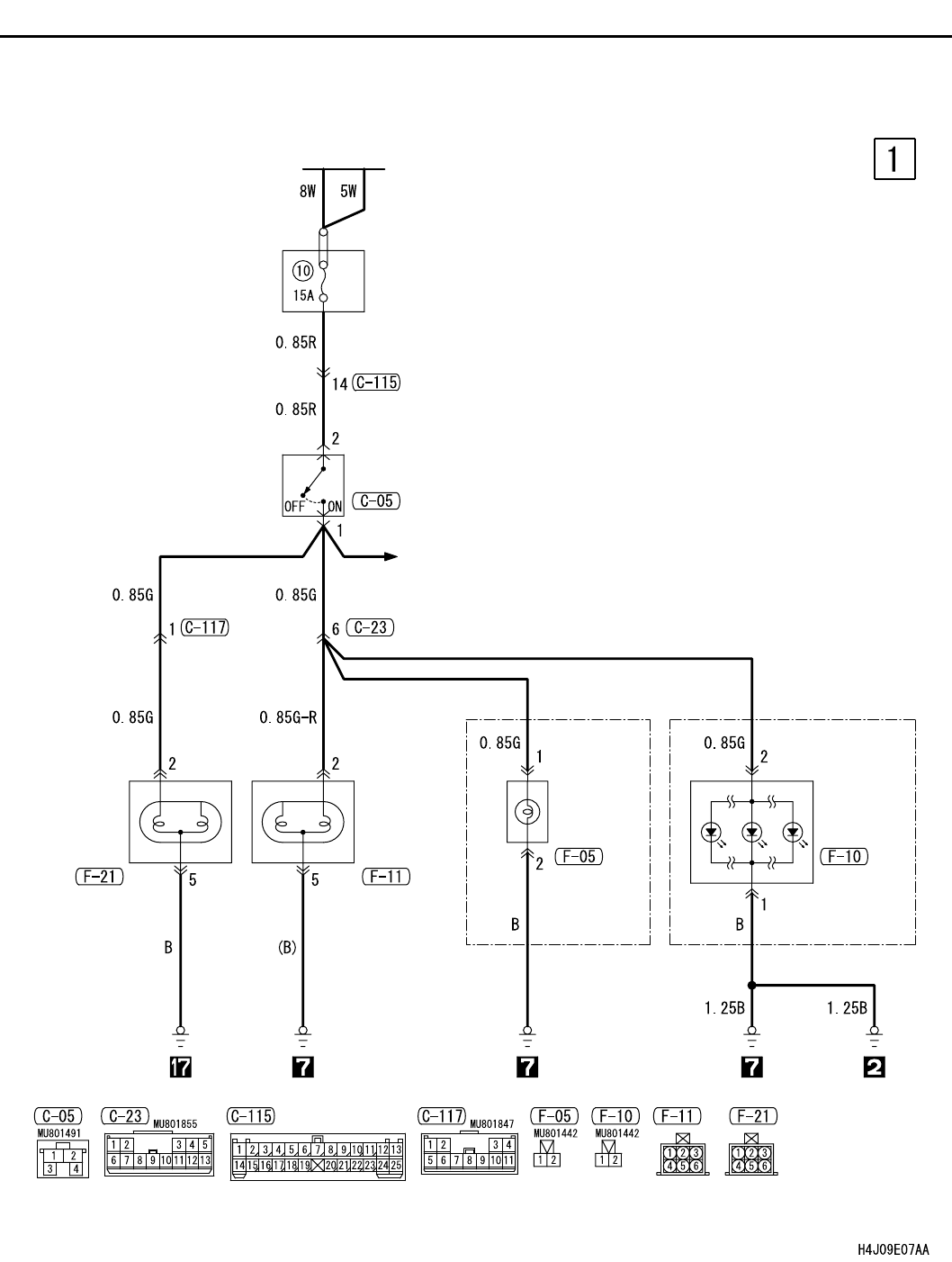

STOP LAMP <SEDAN (RHD)>
CIRCUIT DIAGRAMS
90-169
STOP LAMP <SEDAN (RHD)>
M1901003000698
BATTERY
STOP LAMP
SWITCH
RELAY
BOX
<REAR SHELF> <REAR SPOILER>
HIGH
MOUNT
STOP
LAMP
HIGH
MOUNT
STOP
LAMP
REAR
COMBI-
NATION
LAMP
(STOP: LH)
REAR
COMBI-
NATION
LAMP
(STOP: RH)
·ABS
·INVECS-II
4A/T
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
