POWER WINDOWS <RHD>
CIRCUIT DIAGRAMS
90-196

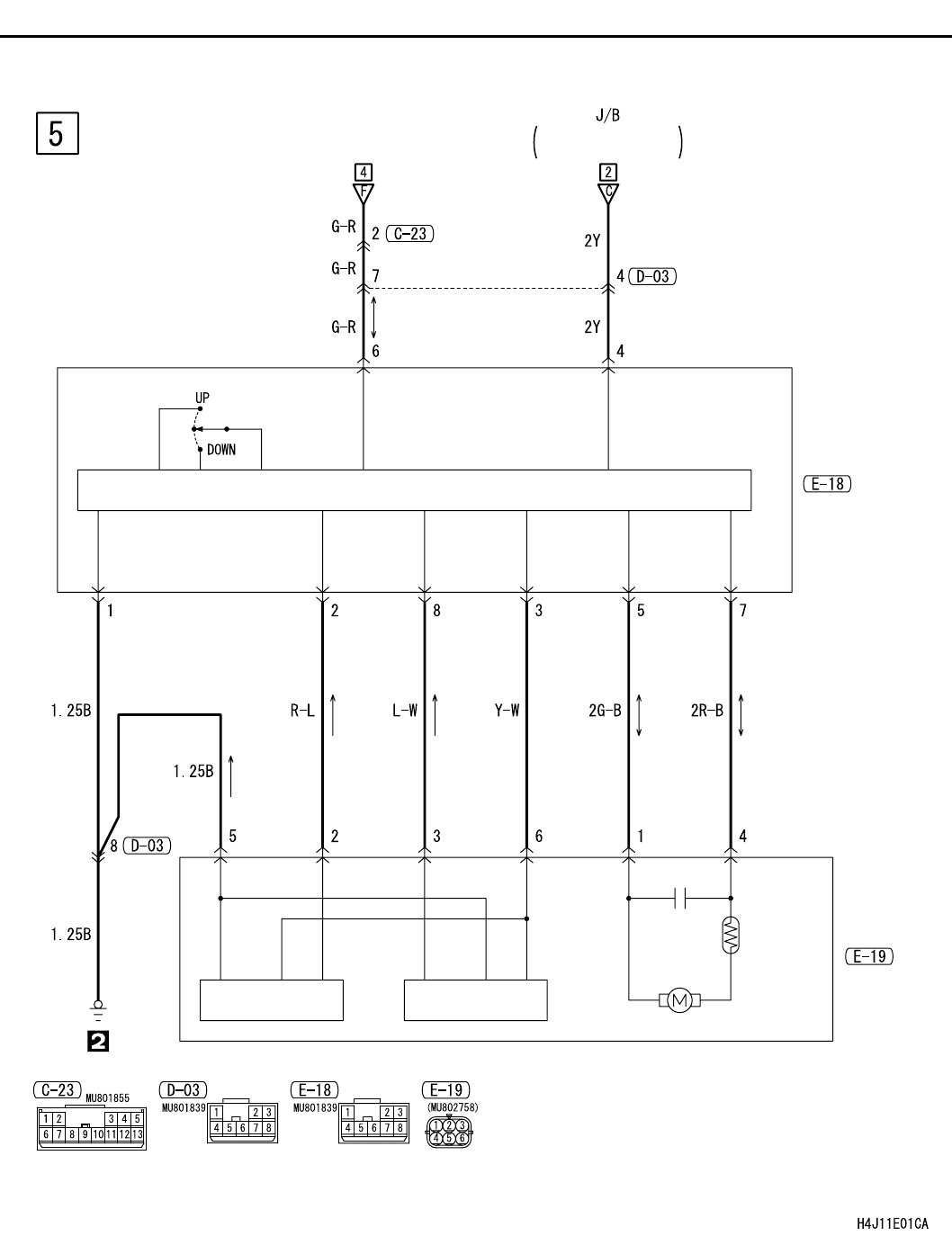

POWER WINDOWS <RHD> (CONTINUED)
POWER
WINDOW
MAIN SWITCH
CPU
HALL IC
HALL IC
REAR
POWER
WINDOW
MOTOR
(RH)
REAR
POWER
WINDOW
SUB
SWITCH
(RH)
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
POWER WINDOW
RELAY
