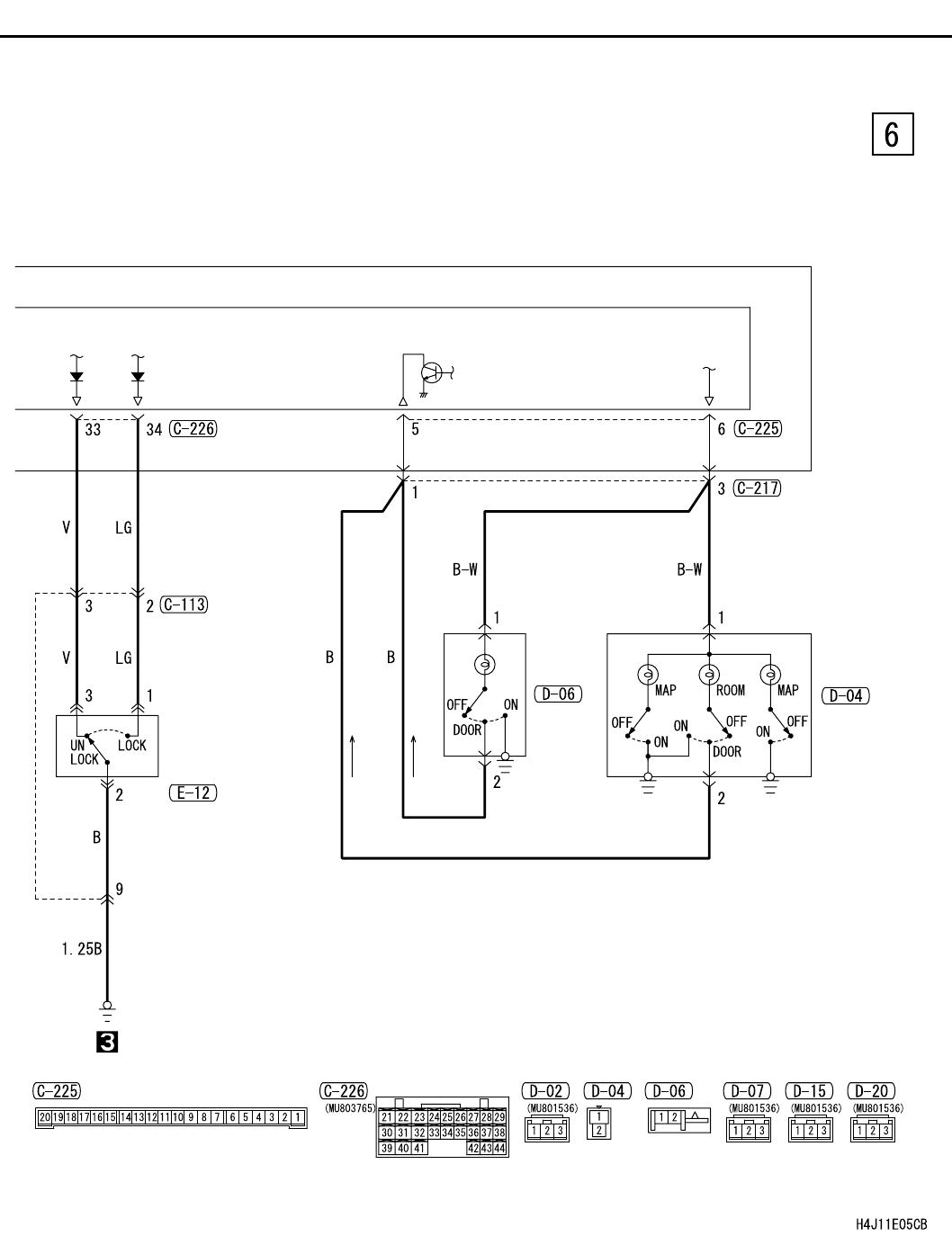

CENTRAL DOOR LOCKING SYSTEM <SEDAN RHD WITH KEYLESS ENTRY>
CIRCUIT DIAGRAMS
90-217
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
DOOR
LOCK KEY
CYLINDER
SWITCH
REAR
ROOM
LAMP
FRONT
ROOM
LAMP
J/B SIDE
