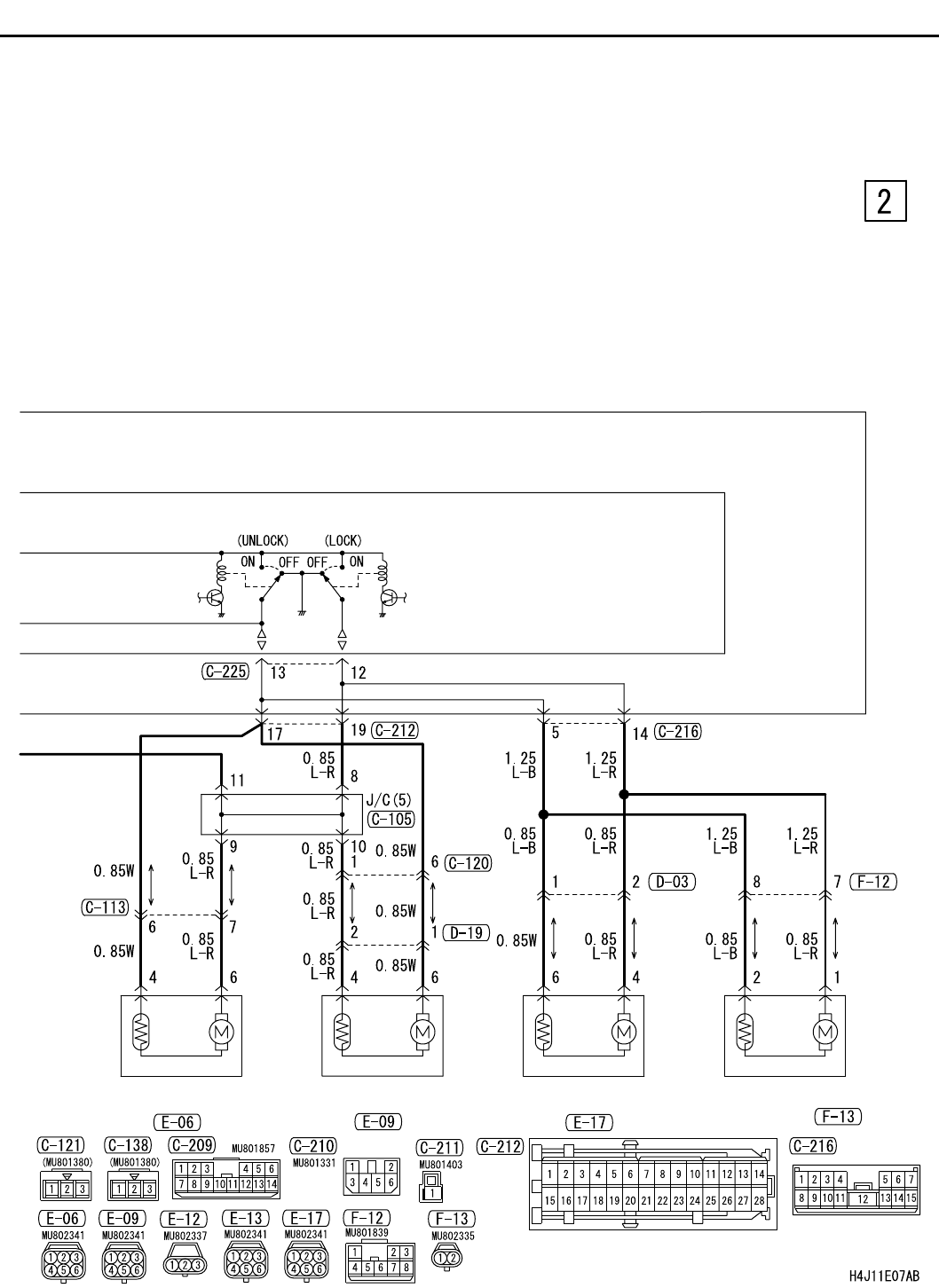

CENTRAL DOOR LOCKING SYSTEM <WAGON RHD WITH KEYLESS ENTRY>
CIRCUIT DIAGRAMS
90-227
FRONT DOOR
LOCK ACTUATOR
(LH)
REAR DOOR
LOCK ACTUATOR
(LH)
ETACS-ECU
REAR DOOR
LOCK ACTUATOR
(RH)
TAILGATE
LOCK
ACTUATOR
