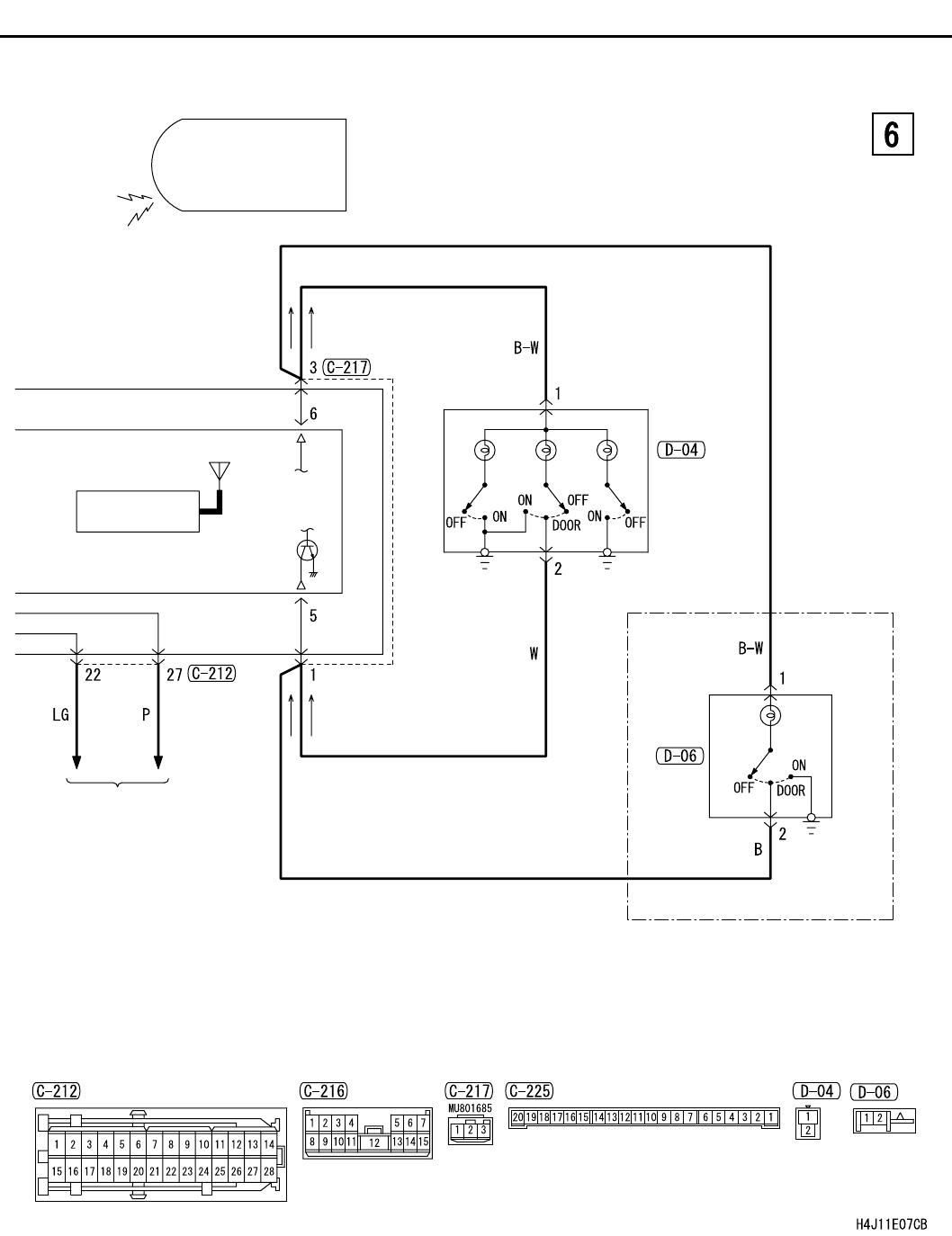

CENTRAL DOOR LOCKING SYSTEM <WAGON RHD WITH KEYLESS ENTRY>
CIRCUIT DIAGRAMS
90-231
TURN-SIGNAL
LAMP AND HAZARD
WARNING LAMP
KEYLESS ENTRY
RECEIVER
KEYLESS ENTRY
TRANSMITTER
Wire colour code
B : Black LG : Light green G : Green L : Blue
W : White Y : Yellow SB : Sky blue BR : Brown
O : Orange GR : Gray R : Red P : Pink V : Violet
J/B SIDE
FRONT ROOM
LAMP
REAR
ROOM
LAMP
MAP MAPROOM
<VEHICLES WITH
CARTAIN AIR BAG>
