HEATER
CIRCUIT DIAGRAMS
90-236

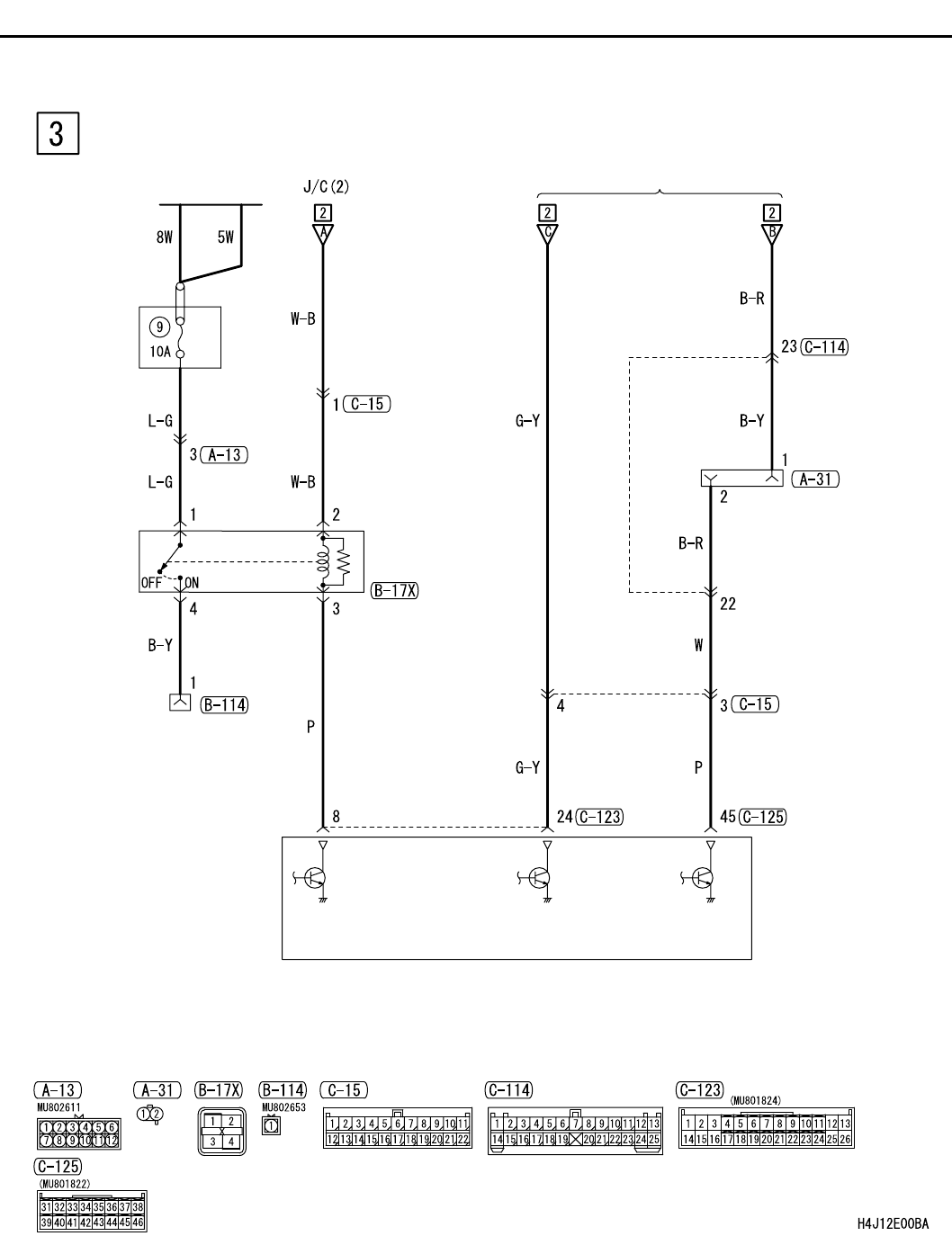

HEATER <LHD> (CONTINUED)
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
A/C
COMPRESSOR
RELAY
HEATER
CONTROL UNIT
NO
CONNECTION
BATTERY
RELAY
BOX
NO
CONNECTION
ENGINE-
ECU
