Wiring Circuit Diagrams

Table Of Contents
MANUAL AIR CONDITIONER <RHD>

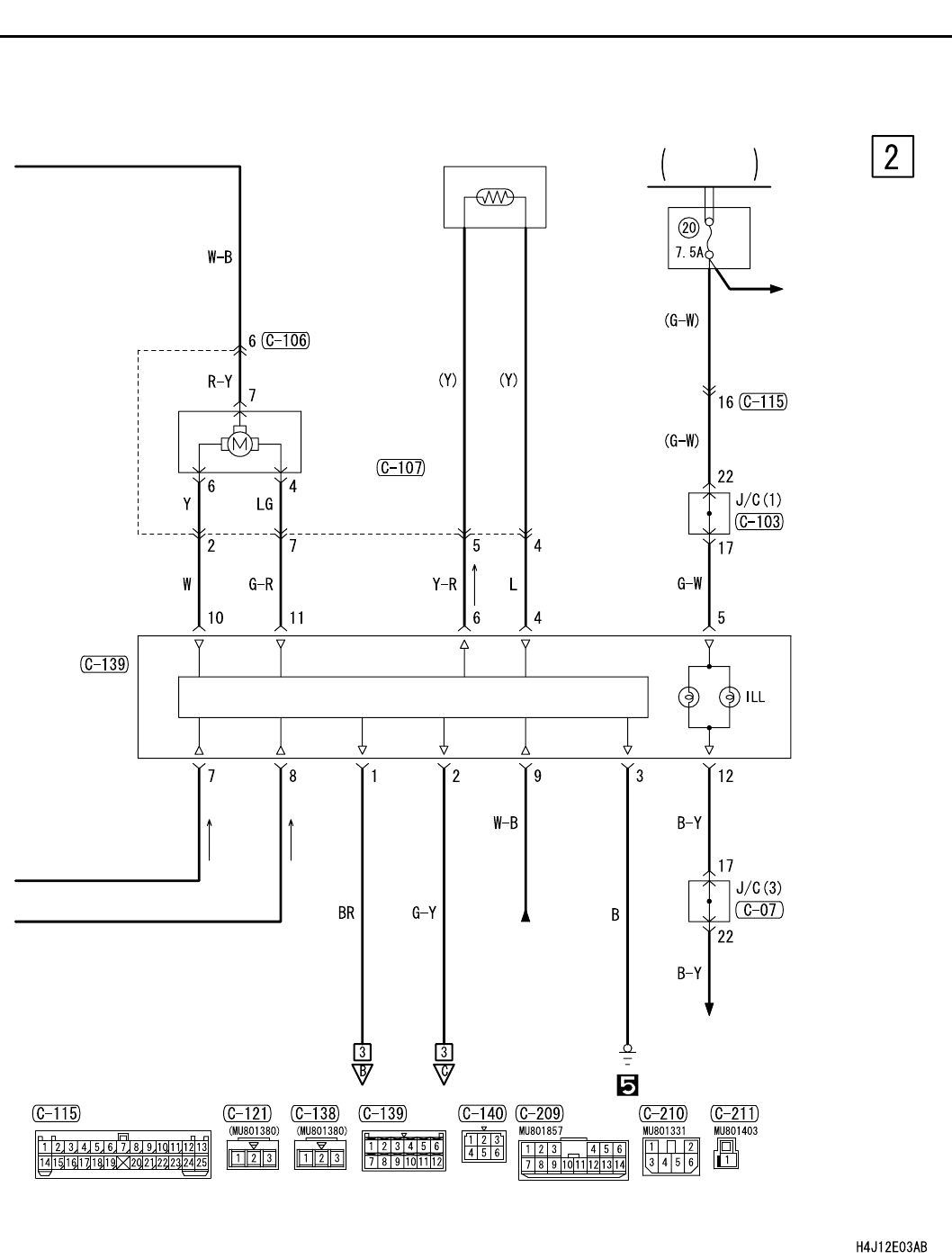

CIRCUIT DIAGRAMS
90-247
HEATER CONTROL PANEL
OUTSIDE/INSIDE
AIR SELECTION
DAMPER CONTROL
MOTOR
TAIL LAMP
RELAY
DEFOGGER
FRONT-ECU
A/C-ECU
RHEOSTAT
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
TAIL LAMP, POSITION
LAMP, LICENCE
PLATE LAMP AND
LIGHTING MONITOR
BUZZER
RELAY
BOX
AIR THERMO
SENSOR
