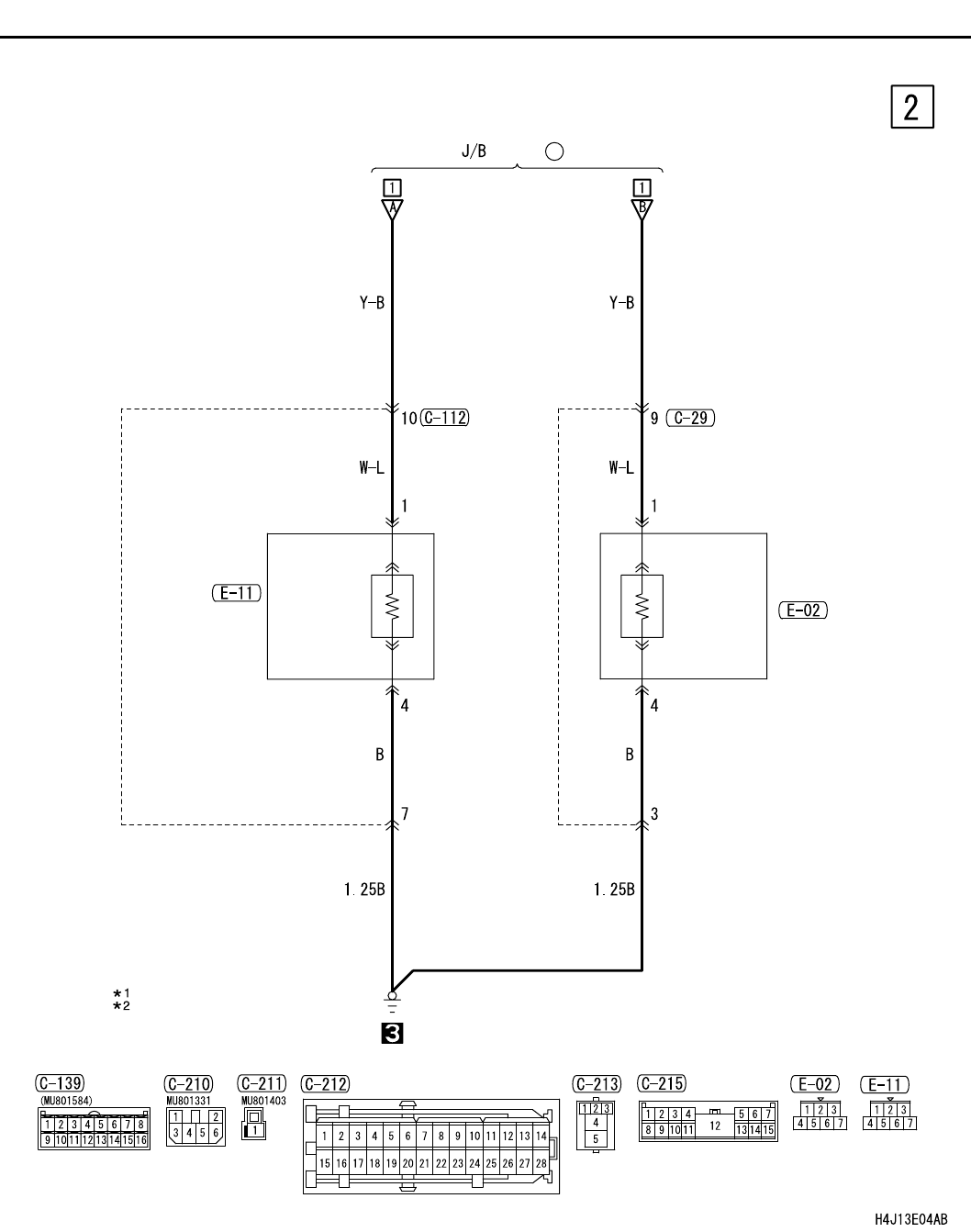

REAR WINDOW DEFOGGER AND DOOR MIRROR HEATER <LHD>
CIRCUIT DIAGRAMS
90-267
(FUSE )
6
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
MIRROR
HEATER
MIRROR
HEATER
REMOTE
CONTROLLED
MIRROR
(LH)
REMOTE
CONTROLLED
MIRROR
(RH)
NOTE
: SEDAN
: WAGON
