ABS <LHD>

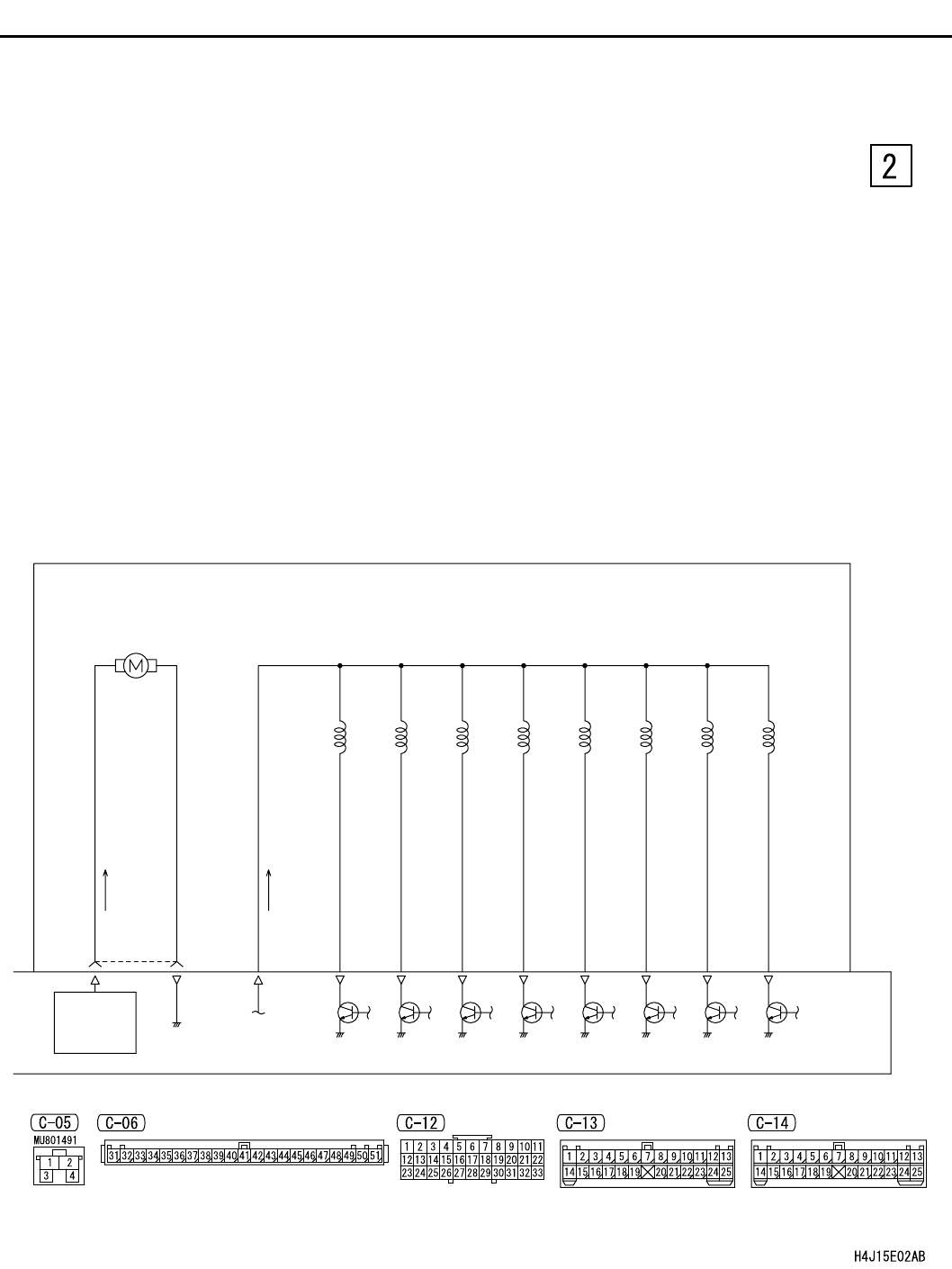

CIRCUIT DIAGRAMS
90-287
SOLENOID VALVE
MOTOR
POWER
SOURCE
MOTOR
HYDRAULIC UNIT
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
