WORKSHOP MANUAL
- CIRCUIT DIAGRAMS

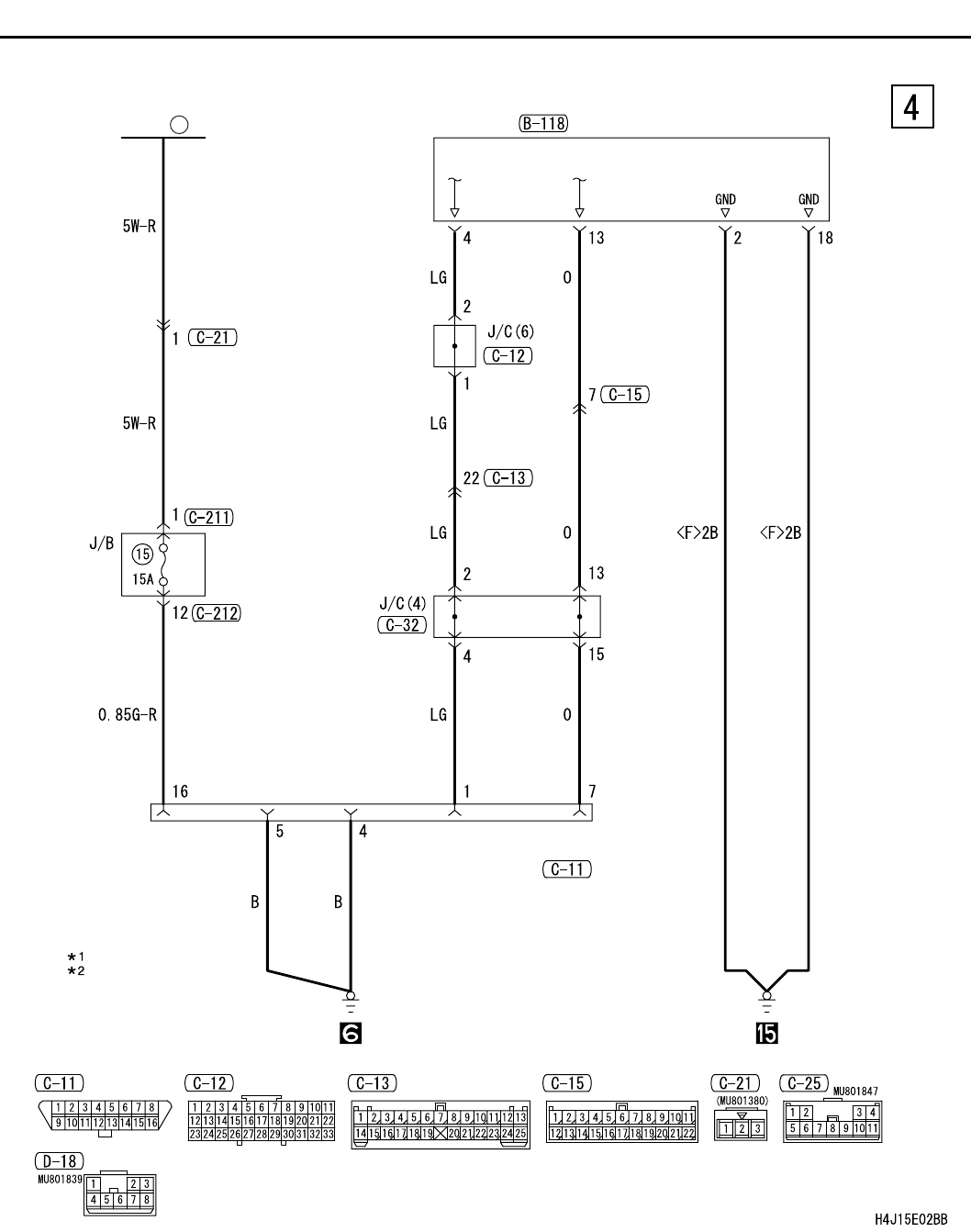

ABS <LHD>

CIRCUIT DIAGRAMS

90-289

1

FUSIBLE

LINK

ABS-ECU

DIAGNOSIS

CONNECTOR

NOTE

: SEDAN

: WAGON

FRONT

SIDE

Wire colour code

B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue

BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
