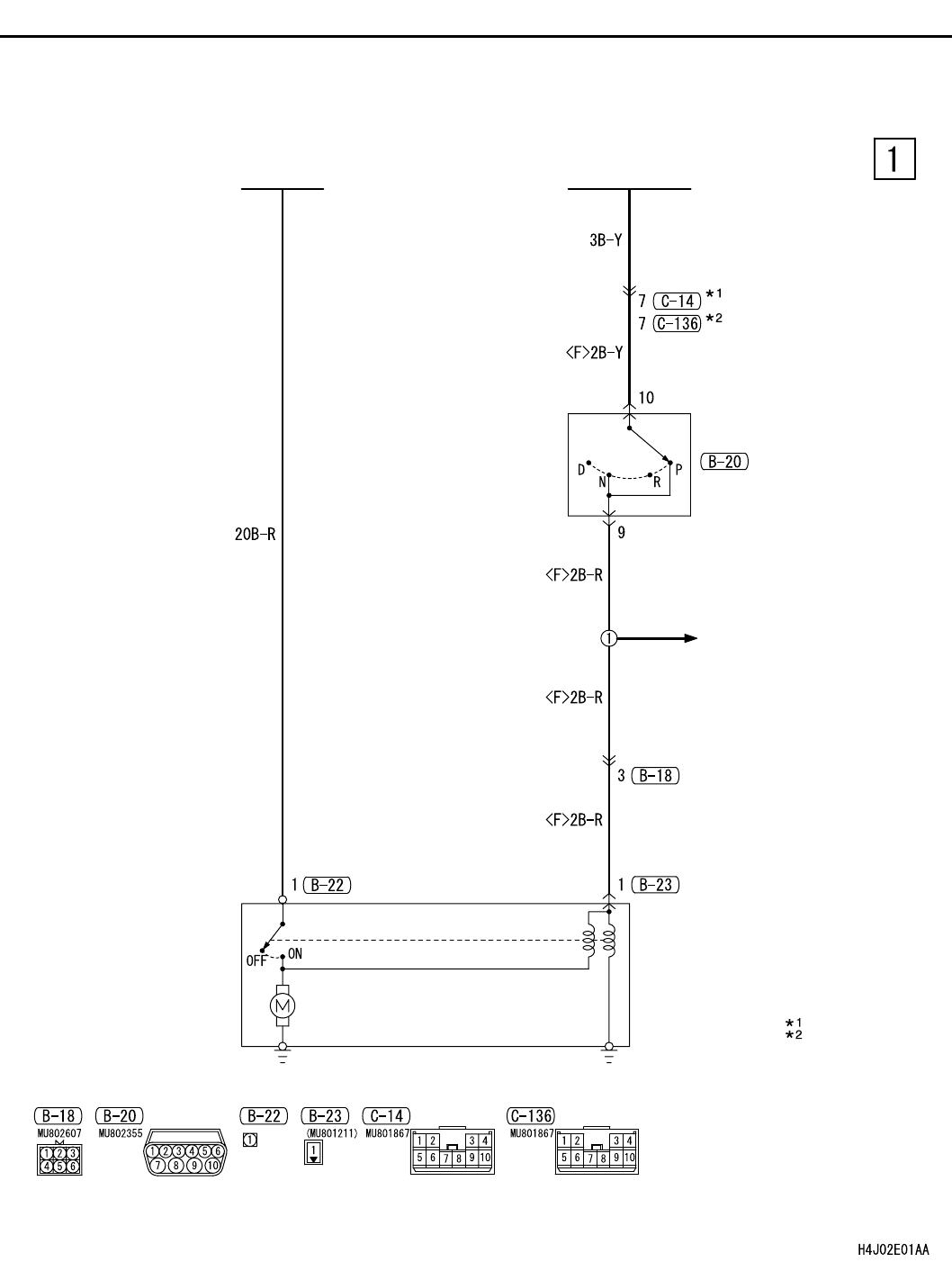

STARTING SYSTEM <A/T>
CIRCUIT DIAGRAMS
90-37
STARTING SYSTEM <A/T>
M1901000500887
BATTERY
IGNITION
SWITCH (ST)
INHIBITOR
SWITCH
STARTER
ENGINE CONTROL
SYSTEM
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
NOTE
: LHD
: RHD
