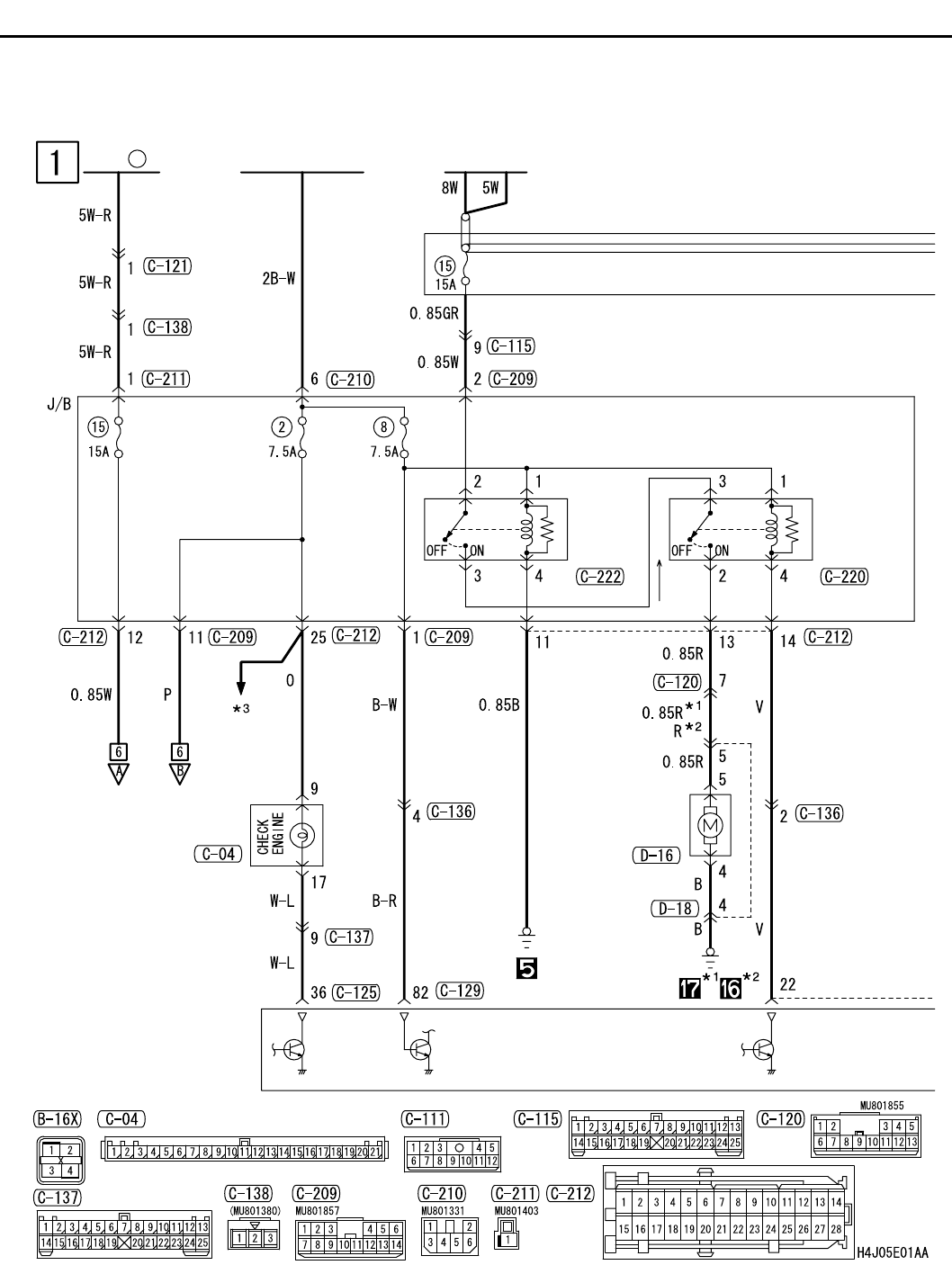

ENGINE CONTROL SYSTEM <4G1-M/T (RHD)>
CIRCUIT DIAGRAMS
90-52
ENGINE CONTROL SYSTEM <4G1-M/T (RHD)>
M1901000801438
IGNITION
SWITCH (IG1)
ENGINE-ECU
FUEL
PUMP
RELAY
(1)
FUEL
PUMP
RELAY
(2)
COMBINATION
METER
BATTERY
FUSIBLE
LINK
1
RELAY
BOX
FUEL
TANK
PUMP
