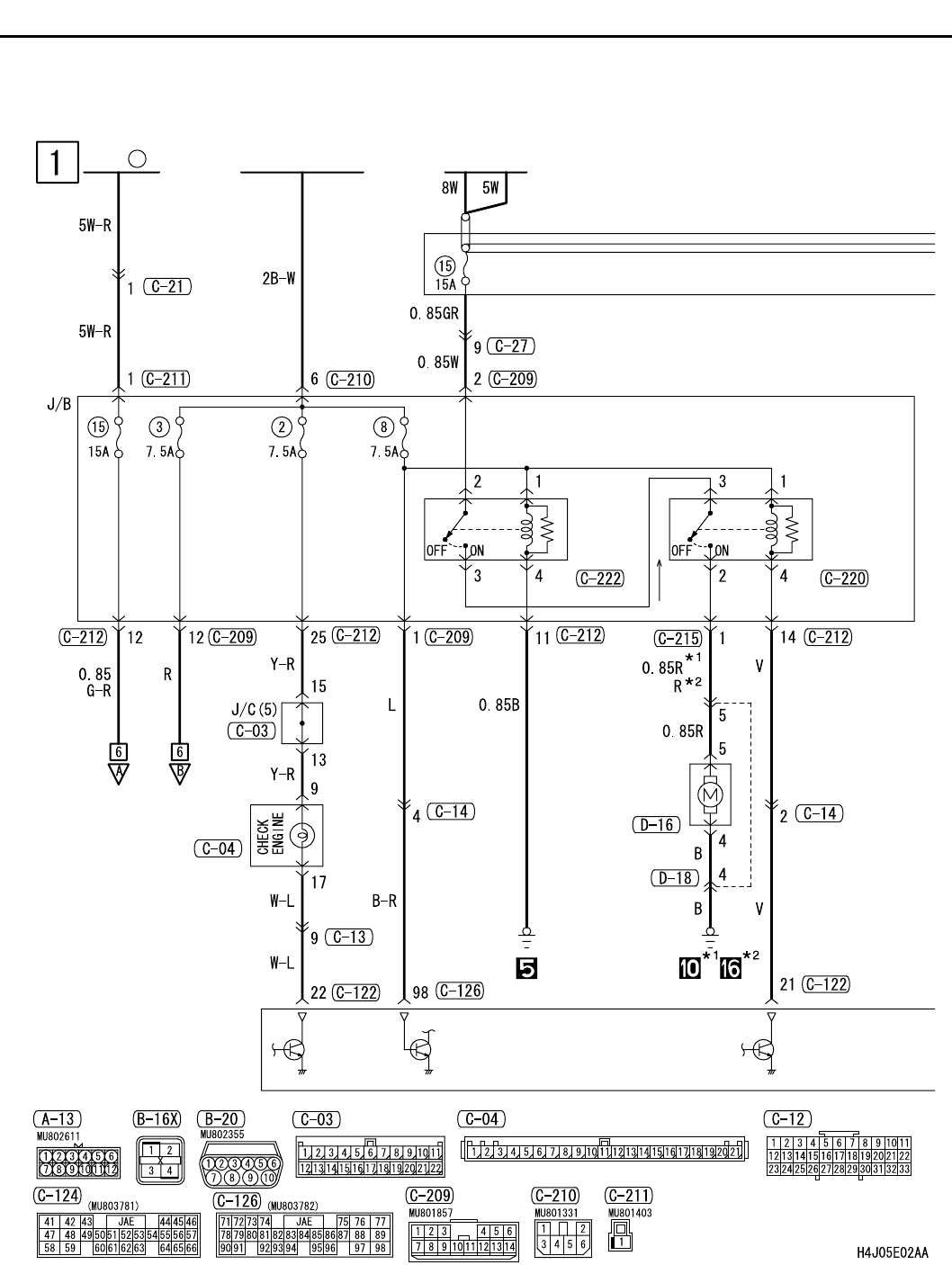

ENGINE CONTROL SYSTEM <4G1-A/T (LHD)>
CIRCUIT DIAGRAMS
90-58
ENGINE CONTROL SYSTEM <4G1-A/T (LHD)>
M1901000801449
IGNITION
SWITCH (IG1)
ENGINE-
A/T-ECU
FUEL
PUMP
RELAY
(1)
FUEL
PUMP
RELAY
(2)
COMBINATION
METER
BATTERY
FUSIBLE
LINK
1
RELAY
BOX
FUEL
TANK
PUMP
