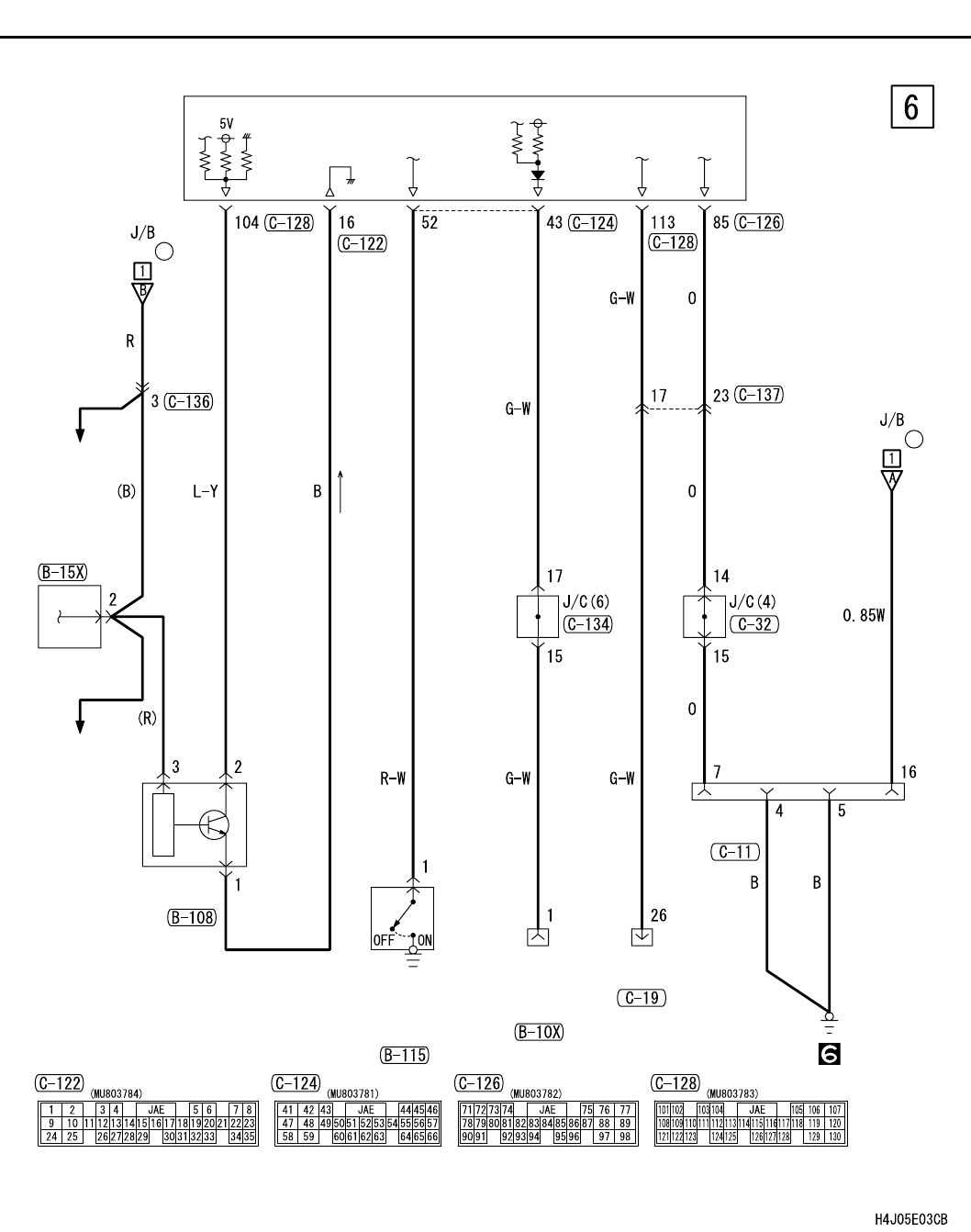

ENGINE CONTROL SYSTEM <4G1-A/T (RHD)>
CIRCUIT DIAGRAMS
90-69
ENGINE-A/T-
ECU
(FUSE )
3
(FUSE )
15
DIAGNOSIS
CONNECTOR
DIAGNOSIS
CONNECTOR
POWER
STEERING
FLUID PRESSURE
SWITCH
ENGINE
SPEED
DETECTION
CONNECTOR
Wire colour code
B : Black LG : Light green G : Green L : Blue W : White Y : Yellow SB : Sky blue
BR : Brown O : Orange GR : Gray R : Red P : Pink V : Violet
OUTPUT SHAFT
SPEED SENSOR
A/T
CONTROL
RELAY
INVECS-II
4A/T
INVECS-II
4A/T
